Система управления серии 5704 является частью семейства System 57 и предназначена для мониторинга промышленных детекторов газа, установленных на местах. Основные характеристики системы:
* Обеспечивает до 64 каналов обнаружения газа в стандартной 19-дюймовой стойке с использованием карты формата 3U.
* Обеспечивает до 32 каналов обнаружения газа в половине 19-дюймовой стойки с использованием карты формата 3U.
* Стеллажи доступны как для передней, так и для задней полевой проводки.
* Простые полевые подключения для проводов сечением до 2,5 мм2 (14 AWG).
* Четыре канала на карту шириной один дюйм.
* Карты управления снимаются, не нарушая остальную проводку.
* Версии с каталитическим мостом или платой управления входом 4–20 мА.
* Варианты выхода реле переключения сигнализации.
* Опциональная задержка срабатывания реле сигнализации.
* Режим нескольких тревог для главных, зональных и голосовых тревог.
* Рост, падение, STEL, LTEL и обновление выходов сигнализации.
* Входы удаленной блокировки и сброса для каждой карты.
* Дополнительные изолированные выходы монитора 0–20 мА или 4–20 мА на канал.
* Легко калибровать и эксплуатировать с помощью специальной инженерной карты.
* Соответствует требованиям ЭМС

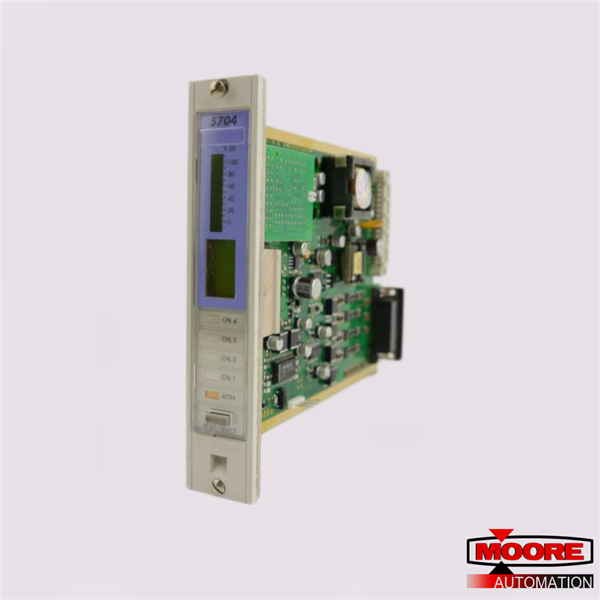

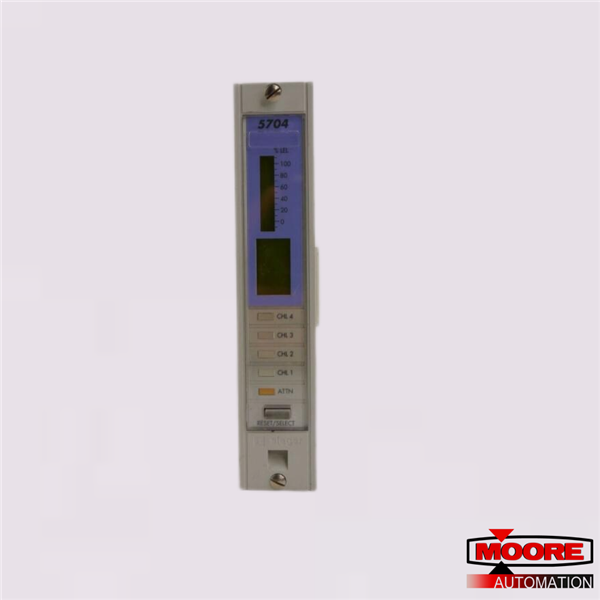

* Тип продукта: Четырехканальная плата управления, вход 4–20 мА
* Потребляемая мощность: 8,3 Вт (максимум). 7,5 Вт (типичное).
* Выходное напряжение с питанием от контура: изолированное, 24 В ± 5%, регулируемое, максимум 25 мА для устройств с питанием от контура.
* Защита контура: короткое замыкание, напряжение холостого хода ±50 В.
* Конфигурация: источник тока датчика.
* Диапазон измерительного сигнала: от 0 до 25 мА (линейный).
* Максимальное сопротивление линии: сопротивление контура 500 Ом, включая датчик.
* Напряжение пробоя изоляции: более ±50 В постоянного тока до 0 В системы
* Вес: 0,18 кг
