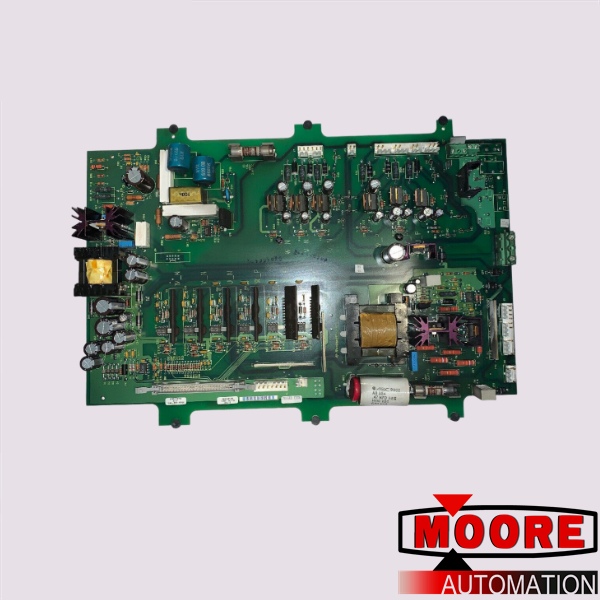

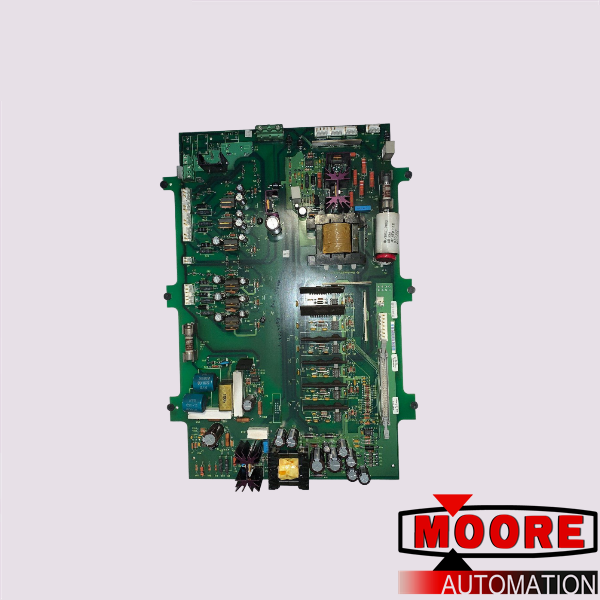

1336-BDB-SP17D | | Плата драйвера ворот печатной платы

Бренд / производителя:
Габаритные размеры:
9.4cm*4cm*7.2cm
масса:
0.3kg
Страна Происхождение: :
United States
описание:
PCB Gate Driver Board

Запрос сейчас

ПроизводительНомер части:	1336-БДБ-СП17Д

Производитель:

Описание :	Плата драйвера затвора для печатной платы 1336-BDB-SP17D представляет собой плату драйвера затвора для печатной платы, предназначенную для использования с приводами 1336 PLUS, FORCE, IMPACT и PLUS II и расположенную непосредственно под основной платой управления привода 1336.

Полное описание:	Его цель — усилить слаботочные входы от платы питания базовой платы драйвера. Плата драйвера затвора 1336-BDB-SP17D рассчитана на рабочее напряжение 460 В переменного тока (3-фазный), а номинальная мощность платы составляет 40 л.с.

plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

Плата драйвера затвора для печатной платы 1336-BDB-SP17D представляет собой плату драйвера затвора для печатной платы, предназначенную для использования с приводами 1336 PLUS, FORCE, IMPACT и PLUS II и расположенную непосредственно под основной платой управления привода 1336. Его цель — усилить слаботочные входы от платы питания базовой платы драйвера. Плата драйвера затвора 1336-BDB-SP17D рассчитана на рабочее напряжение 460 В переменного тока (3-фазного тока), а ее номинальная мощность составляет 40 л.с.

Плата драйвера затвора для печатной платы 1336-BDB-SP17D представляет собой плату драйвера затвора для печатной платы, для использования с приводами 1336 PLUS, FORCE, IMPACT и PLUS II и расположен непосредственно под главной платой управления привода 1336. Его цель — усилить слаботочные входы от платы питания базовой платы драйвера.

Плата драйвера затвора 1336-BDB-SP17D рассчитана на рабочее напряжение 460 В переменного тока (3-фазного тока), а номинальная мощность платы составляет 40 л.с. Он имеет 7 перемычек с маркировкой J2, J6, J7, J8, J9, J10 и J13 и предназначены для подключения к главной плате управления привода 1336, а плата драйвера затвора PCB имеет клеммные колодки, называемые T4, T6 и T7, TB4 используется в качестве вспомогательного входа 24 В постоянного тока.

1336-BDB-SP17D устанавливается на монтажную пластину главной платы управления привода, выполнив следующие действия. (1) Прикрепите 1336-BDB-SP17D к стойкам, (2) Прикрепите печатную плату к основной монтажной пластине, повернув 8 винтов стоек на ¼ по часовой стрелке, с моментом затяжки 26 фунт-дюйм (3 Нм). , (3) Подключите разъемы J2–J13 к плате драйвера затвора печатной платы 1336-BDB-SP17D, (4) Подсоедините главную плату управления (с прикрепленной платой драйвера затвора печатной платы) к приводу и включите привод для работы. .

1336-BDB-SP17D проверяется на исправность рабочих условий с помощью тестера, а предохранители F1 и F3 на плате привода ворот проверяются на разомкнутое состояние. Плату также тестируют, переводя измерительный прибор в диодный режим и проверяя VR1–VR6, а показания счетчика сравниваются со стандартными табличными показаниями.

Бентли Невада	Фоксборо	АББ
3500 БУДУЩЕЕ РАСШИРЕНИЕ	P0913UG-OA P0913UFA	ИММПИ01
584510	P0913UTC P0913UU-OA	ИНИКТ03А
3500/05-01-01-00-00-00	P0914KJE P0914KP-OA	CI830(3BSE013252R1)
330106-05-30-10-02-00	P0913UU-OB P0913UTD	А0845А(3BSE045584R1)
330104-00-09-10-02-00	P0914RCE	ДО840(3BSE020838R1)
330104-00-08-10-02-05	P0913YN-ОА	CI840A(3BSE041882R1)
18745-03	P0914HJB	ИИМКП02
330180-50-00	P0913XZF P0913YA-OA	ИННПМ22
147663-01	P0914RD-OC	РЕК670
125840-01	030340D SY-0303440	RED670
3500/50 133388-02	SY-0303440E SY-0303440	ГПУ200Р
133442-01	P0914RWB	RTXF18/RK926-007-AB
3500/33 149986-01	P0973G6P0D	ИЭПАС02
3500/20 125744-02	РХ923ЮОБ	ИНИИИТ03
3500/90 125728-01	RH973GNOC	GPU2000R REG544
3500/42 125672-02	P09145XREVD	ГПУ2000Р
3500/42М 140734-02	L0122DFUSF20120117	RTXF18/RK926-115-АХ
125768-01	0303383D	1SAP281200R0001 ТУ582-С
126615-01	P0926MQOD	CD522 1SAP260300R0001
125736-01	PH916TBOA	1SAP111100R0270 TB511-ETH
125840-01	P0915GBE	3BSE008516R1 АИ810
128240-01	0303440С	3BSE039293R1 AI880A
125760-01	P0650CAOC	3BSE028602R1 ДО880
102351-04-01	SY-0303475RA	СПДСИ13
511676	SY-0303480F	СПАСИ23
511401	SY-0399131RC SY-1028045RA	СПДСО14
3300/16	SY-61025004RA SY-1028045RA	IMSET01
3300/20	SY-1025120E SY-60301060R	IMSED01
