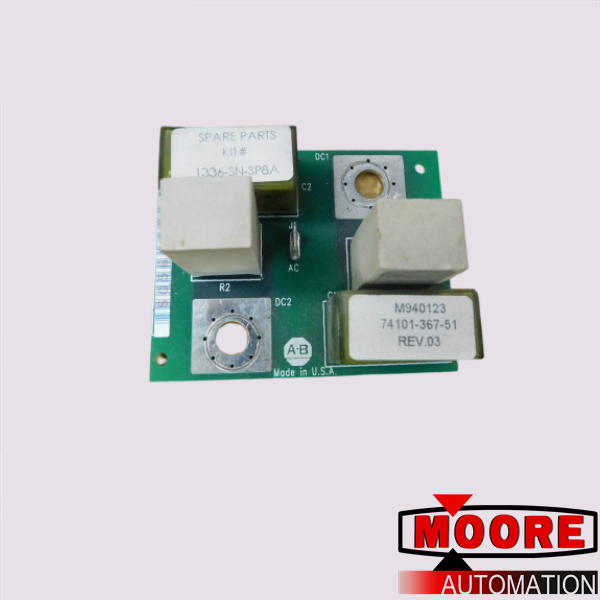

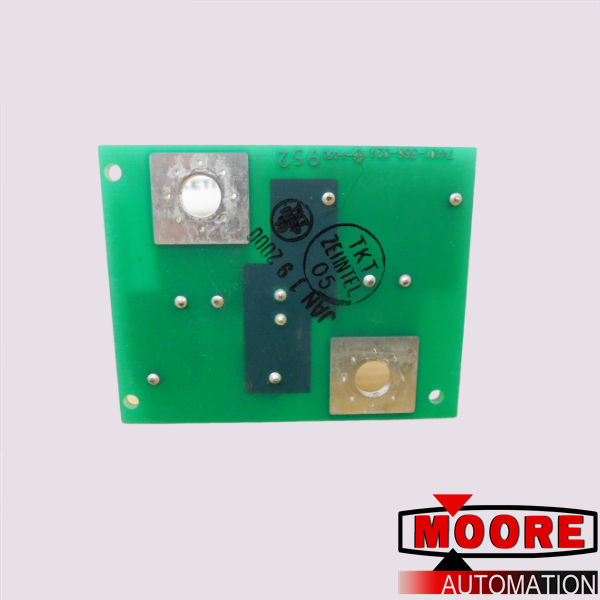

1336-СН-СП8А 74101-367-51 | | печатная плата

Печатная плата или печатная плата 1336-SN-SP8A также известна как снабберная плата преобразователя. Это автономный блок демпфирующей платы SCR-преобразователя. Эта плата демпфера преобразователя расположена на узле преобразователя привода и служит в качестве замены платы демпфера преобразователя для приводов 1336 Plus, Force, Impact и Plus II. Он совместим с приводами E-Frame.

Узел снабберной платы преобразователя печатной платы 1336-SN-SP8A состоит из 3 снабберных плат, медной монтажной пластины и крепежных винтов для установки. Демпферная плата преобразователя 1336-SN-SP8A подходит для приводов E-Frame с номинальным входным напряжением 230 В переменного тока, 460 В переменного тока и 575 В переменного тока. Он также совместим с приводами 1336 Plus, Force, Impact и Plus II, номинальная мощность которых варьируется от 150 до 250 лошадиных сил. Плата демпфера преобразователя 1336-SN-SP8A обратно совместима и может служить заменой предыдущих версий платы демпфера преобразователя.

Плата демпфера преобразователя 1336-SN-SP8A установлена ​​рядом с модулем SCR внутри радиатора привода 1336. Чтобы установить снабберную плату преобразователя 1336-SN-SP8A, сначала получите доступ к узлу SCR (см. руководство по поиску и устранению неисправностей для преобразователей 1336 IMPACT-6.2, 1336 FORCE-6.2 или 1336 PLUS-6.2), затем открутите винты, удерживающие терморегулятор. раковина. Совместите отверстия шины с прилагаемой медной пластиной и прикрепите демпферную плату преобразователя к шине. Прикрепите радиатор, выполняя действия в порядке, обратном снятию, и включите питание.
