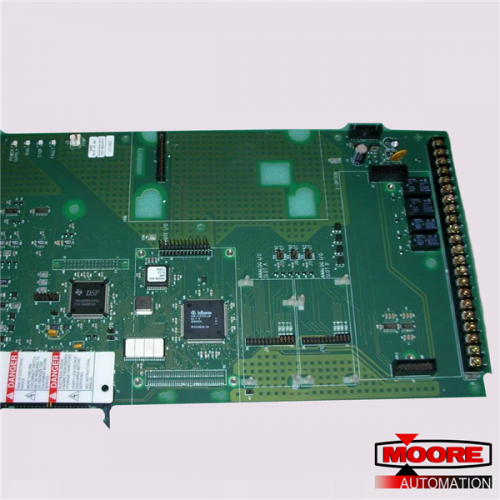

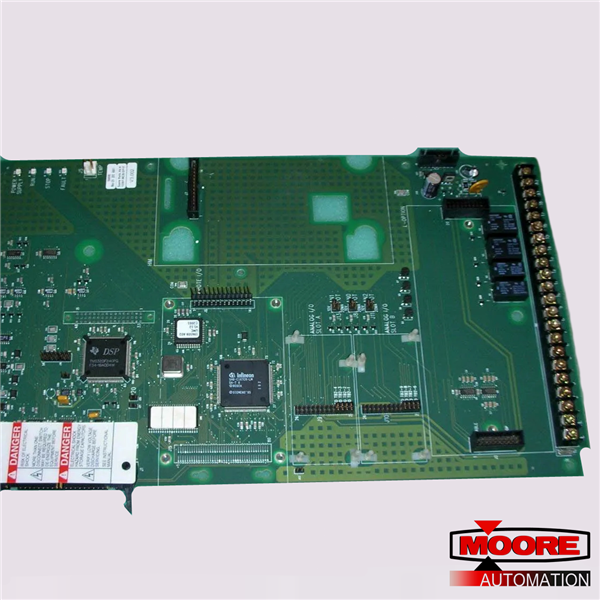

1336F-MCB-SP1F является частью преобразователя частоты переменного тока 1336 plus.. Это основная плата управления инвертором преобразователя частоты 1336F plus II, предназначенная для использования с типоразмерами B-G.. в основном используются для подключения ввода-вывода ЧРП. для каждого ЧРП 1336F требуется использование одной платы 1336F-MCB-SP1F. эта плата заменена платой 1336f-mcb-sp1m.
главная плата управления печатной платы 1336F-MCB-SP1F производства является основной платой управления для приводов 1336 plus II типоразмера B–G,, на которой размещены интерфейсные платы управления и другие платы удаленного ввода-вывода.. плата управления координирует все функции привода, и имеет различные порты для подключения к периферийным устройствам (например, HIM подключается к проходному порту 1 на главной плате управления), а паспортная табличка привода находится на лицевая сторона основной платы управления. Основная плата управления 1336F-MCB-SP1F подключается к интерфейсной плате управления с помощью перемычек J2 и J4, расположенных на нижней стороне платы, а также на нижней стороне основной платы управления. клеммная колодка (TB2) с 22 контактами и сечением провода 0.3 мм2 (14 и 22 AWG). 1336F-MCB-SP1F устанавливается путем размещения платы на монтажной пластине и затягивания 11 винтов крепления основной платы управления к монтажной пластине с номинальным усилием 26 дюймов-фунтов (3 Нм). различные провода от клеммной колодки (TB2) подключены, а провода заземления,, 8-контактный разъем от монтажной платы HIM, и перемычки J1,, J2,, J6, и J8 подключены к главное управление. также, подключены провода от клеммной колодки TB3 и на плате есть светодиодные индикаторы, показывающие состояние различных подключенных плат. люлька HIM установлена на плате с помощью 4 стягивающих винтов, с плата интерфейса управления также установлена на основной плате управления, и разъем связи на разъеме J3 также подключен.
