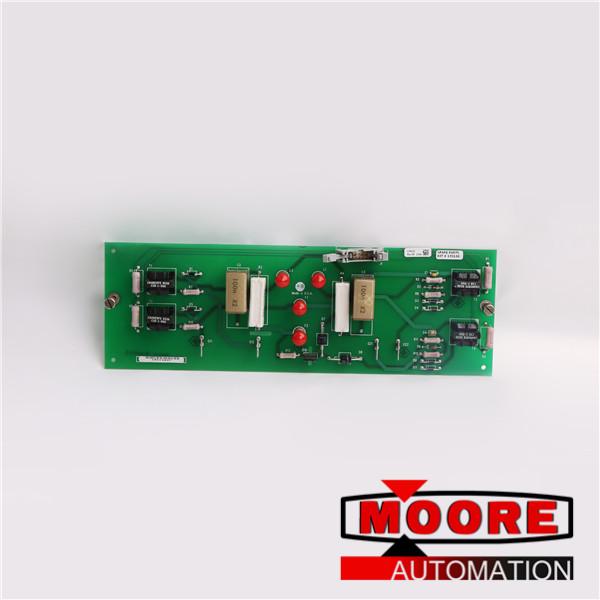

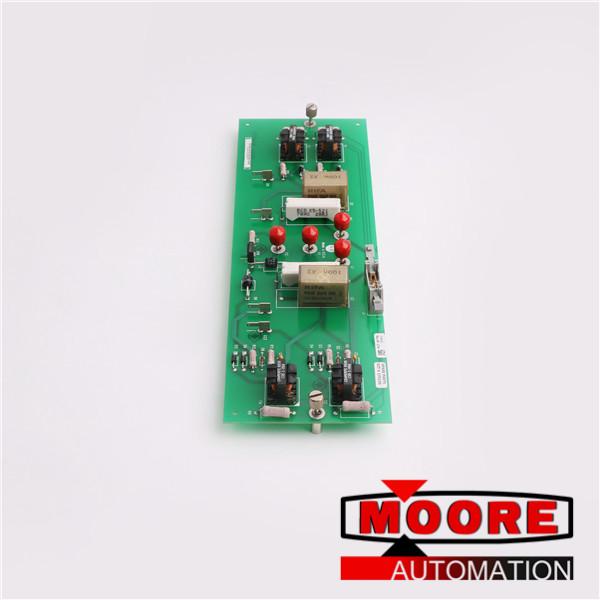

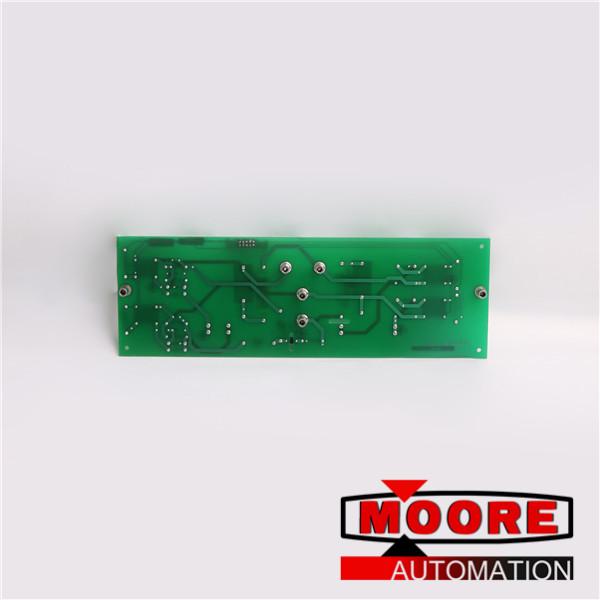

170130 - это полевой импульсный трансформатор Аллена-Брэдли и демпферная плата.он классифицируется в серии запасных частей 1395.170130 поставляется с платой демпфера линии переменного тока, а также включает в себя установочные винты для платы демпфера линии переменного тока.он поставляется с 6 резисторами высокой мощности и проводами.для установки резистора высокой мощности 170130 также поставляется с 12 винтами и имеет термопасту.в установочный комплект также входят кабельные стяжки, которые связываются статической лентой.Плата 170130, которая является демпфирующей платой линии переменного тока с резисторами, обычно расположена в верхней части шасси привода, которое находится за платой управления, а также экранирующей защитой от электромагнитных помех.при подключении модуля важно убедиться, что питание отключено.это важно как перед выполнением, так и перед разрывом кабельных соединений.
имейте в виду, что отсоединение шнура питания снижает вероятность возникновения электрической дуги.электрическая дуга может привести к травмам или повреждению приложений, которые отправят ошибочный сигнал на зарегистрированные устройства системы, и это вызовет непреднамеренное движение машины.электрическая дуга также вызывает чрезмерный износ контактов как на модуле, так и на ответном разъеме.при установке 170130 каждый из кабелей вывода затвора должен быть подключен к тому разъему, где он был удален на печатной плате импульсного трансформатора.В противном случае это может привести к повреждению привода.убедитесь, что 4 пластиковых стабилизатора доски на верхней пластине воздушного потока размещены должным образом.
