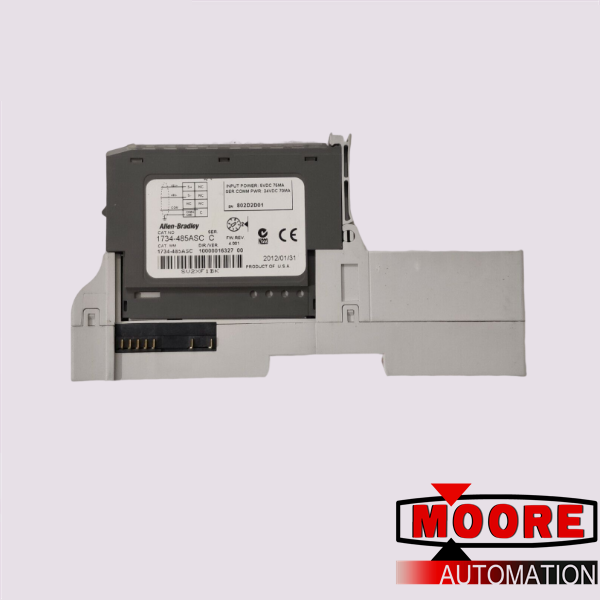

1734-485АСК | |Интерфейсный модуль ASCII

Бренд / производителя:
Габаритные размеры:
7.6cm*7cm*10.8cm
масса:
0.3kg
Страна Происхождение: :
United States
описание:
ASCII Interface module

Запрос сейчас

ПроизводительНомер части:	1734-485АСК

Производитель:

Описание :	Модуль ввода-вывода / Automation 1734-485ASC представляет собой точечный модуль ввода-вывода. Он был разработан и изготовлен как часть серии Point I/O 1734.

Полное описание:	Модуль точечного ввода-вывода 1734-485ASC можно подключать либо к промышленной сети RS-422, либо к промышленной сети RS-485. Этот модуль предназначен для подключения экранированными кабелями, поскольку экранированные кабели значительно уменьшают электрические шумы в системе, которые в противном случае могли бы нарушить сетевые сигналы.

plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

Продукт 1734-485ASC представляет собой модуль последовательного интерфейса. Эти модули ASCII имеют впечатляющий интерфейс DeviceNet для различных устройств ASCII, таких как RS-232, RS-485 и RS-422 ASCII. Продукт в основном предназначен для обеспечения соединения передачи данных с устройством ASCII. Модуль 1734-485ASC подключается к сети RS-485 или RS-422.

Модуль 1734-485ASC оснащен экранированным кабелем для снижения влияния электрических помех. Заземлена только одна сторона экрана. Если оба конца экрана заземлены, может возникнуть неисправность, поскольку заземленный экран на обоих концах может образовать петлю. В этом контексте рекомендуется никогда не подключать экран к общей стороне логической схемы. Обычно экран заземляется непосредственно на корпус. Однако подключение последнего недоступно для клеммного съемного блока изделия 1734-485ASC. Подключение осуществляется на DIN-рейку. Металлическая панель DIL-рейки монтируется на интерфейсе ввода-вывода пользователя.

Модуль 1734-485ASC поставляется с 2-проводной сетью RS-485 или 4-проводной сетью RS-422. Второй конец терминального кабеля подключается к модулю ASCII, используя соответствующие места на клеммной колодке 1734-TB. На корпусе модуля может быть указано, что клемма имеет маркировку. Питание может быть включено на устройстве и модуле ASCII. Необходимо настроить размеры буфера модуля ASCII.

Общие примечания — 20 и 20 байт. Требуемые параметры могут быть дополнительно настроены в файле конфигурации по мере необходимости в данных ASCII, если для приема или передачи буферов требуется более 20 байт. Кроме того, размер сообщения ввода-вывода можно изменить по желанию. Для этой реконфигурации необходимо выполнить размер буфера ASCII, в котором находится значение по умолчанию. Для отправки данных на подключенное последовательное устройство необходимо выполнить следующую процедуру. Данные необходимо на начальном этапе отправить на ASCII-устройство.

Именно модуль ASCII должен далее передавать данные на последовательное устройство. Через терминал сообщений ввода-вывода модуль ASCII передает последовательность символов от ведущего устройства DeviceNet к последовательному устройству. Только при соблюдении строгой процедуры полученная строка символов может быть передана на последовательное устройство. Длина буфера передаваемого символа, т. е. определенное количество байтов, которое получено или определенный символ конца строки обнаружен и активен. Когда любое из условий выполняется, модуль ASCII сохраняет и сохраняет строку значения во внутренней буферной памяти строковых данных DeviceNet и отправляет ее в виде вывода на последовательный порт.
