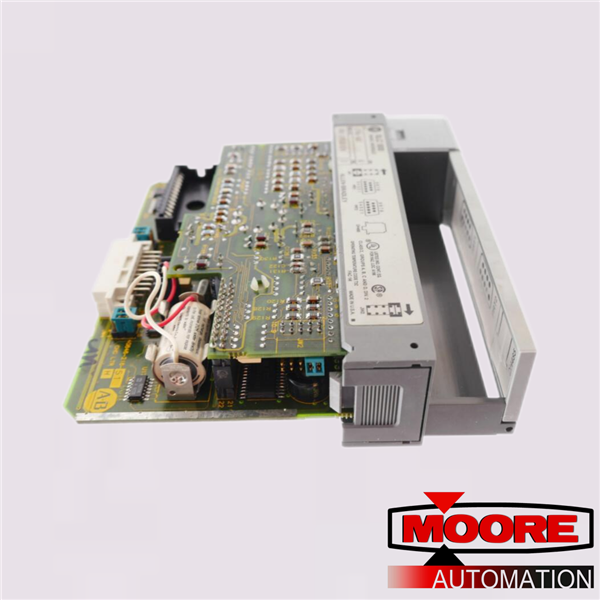

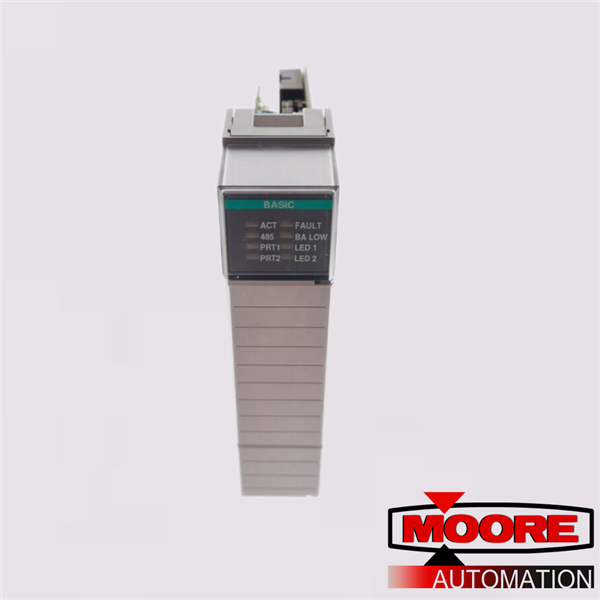

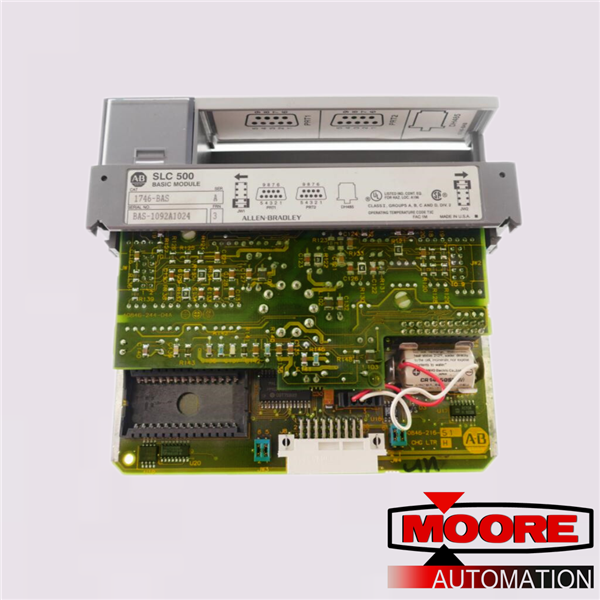

1746-BAS — это базовый модуль SLC 500 SLC. Этот модуль SLC BASIC имеет коммуникационные порты RS-232/423, -422, -485 и DH-485 для подключения к модемам, принтерам, человеко-машинному интерфейсу и другим устройствам. Он также имеет ОЗУ емкостью 24 КБ с резервным питанием от батареи и для хранения данных и пользовательских программ.
Модуль 1746-BAS оснащен коммуникационными портами, такими как коммуникационные интерфейсы PRT1, PRT2 и DH485. PRT 1 используется исключительно для взаимодействия модуля BAS с пользовательскими устройствами посредством скоростей передачи 300, 600, 1200, 2400, 4800, 9600 и 19200 бод в полнодуплексном режиме. Этот порт можно настроить для режимов RS232,423/422,485. PRT 2 также может использоваться с пользовательскими устройствами, а также для взаимодействия с модемом по протоколу DF1. Он также поддерживает режимы связи RS232/423, RS422/485 с той же скоростью передачи данных, что и PRT1. Терминал связи DH485 используется для сети DH485. Это неизолированный порт, и для подключения порта к сети DH485 требуется использование 1747-AIC. Важно помнить, что когда PRT2 настроен как DF1 или используется для взаимодействия с модемом, коммуникационный порт DH485 отключается.
