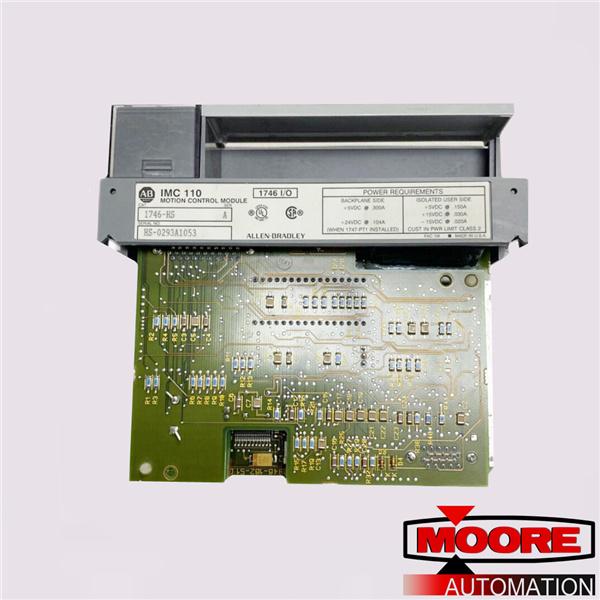

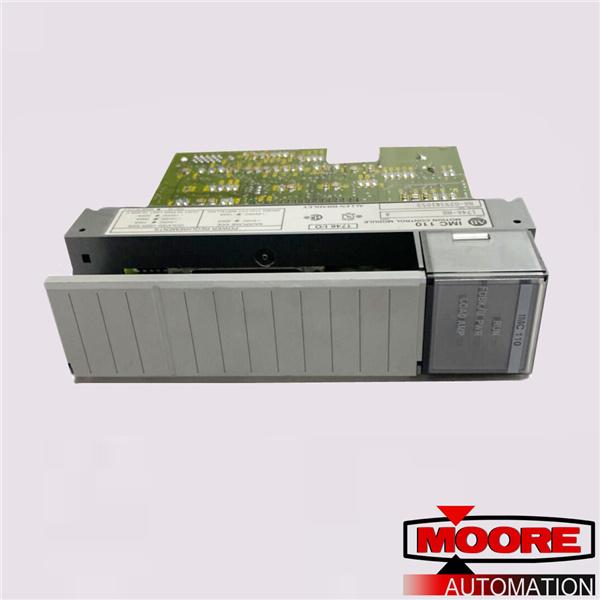

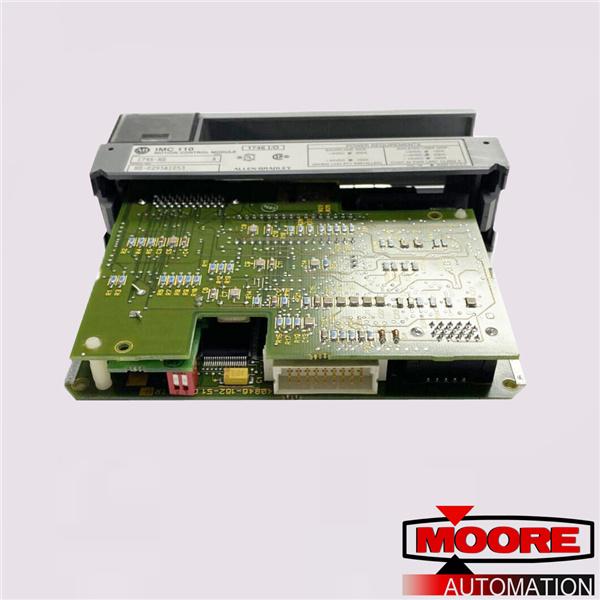

1746-HS — это система управления движением SLC 500 IMC 110. Эта система управления движением IMC 110 имеет входы постоянного тока 24 В и выходы постоянного тока 24 В с током объединительной платы (24 В) 104 миллиампер.
1746-HS — это модуль управления движением IMC 110 для системы SLC 500. Он имеет входы и выходы постоянного тока на 24 В с током объединительной платы 300 мА при 5 В постоянного тока и 104 мА при 24 В постоянного тока. При входной частоте 300 кГц и времени обновления 4,8 миллисекунды его переходная характеристика составляет 100 миллисекунд для входа и 2,5 миллисекунды для выхода. Для установки в системное шасси SLC 500 требуется один слот, и он совместим со всеми процессорами SLC, кроме процессоров SLC 5/01 и SLC 5/02. В зависимости от применения для инкрементных, абсолютных или скоростных перемещений 1746-HS может быть программируемым.
Модуль управления движением 1746-HS использует автономную систему разработки (ODS), которая позволяет пользователю использовать совместимый компьютер для создания, редактирования и документирования файлов регулируемых параметров машины (AMP) и языка управления движением (MML). Для связи он использует порт RS-485 для прямой загрузки файлов AMP и MML. Он также поддерживает восстановление резервных копий проектов для последующего использования.
