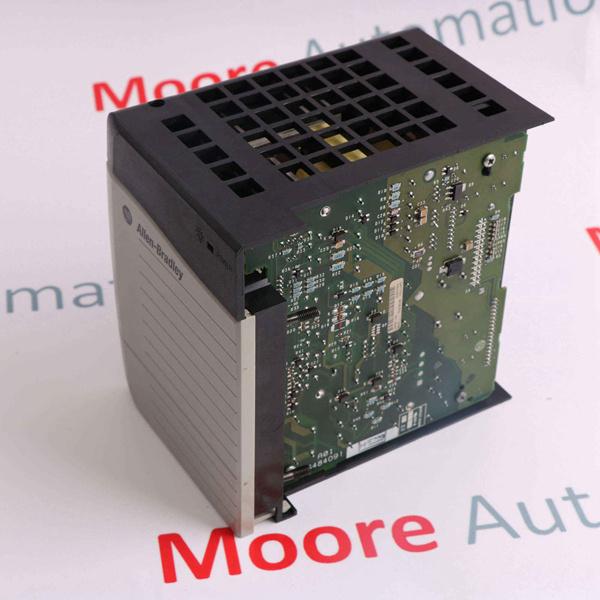

1756-IF4XOF2F Модуль ввода-вывода

1756-IF4FXOF2F — это аналоговый комбинированный модуль ввода-вывода. Этот модуль принадлежит системе ControlLogix, которая совместима с шасси ControlLogix 1756 и требует либо корпуса съемного клеммного блока (RTB) 1756-TBS6H, либо 1756-TBCH.

Модуль имеет 4 высокоскоростных субмиллисекундных дифференциальных входа и 2 высокоскоростных выхода по напряжению или току. Модуль оснащен дисплеем, который отображает состояние модуля и его работу, например режим калибровки. Входной диапазон 1756-IF4FXOF2F составляет +/-10 В, от 0 до 10 В, от 0 до 5 В и от 0 до 20 миллиампер с индикацией выхода за пределы диапазона, когда модуль выходит за пределы этих диапазонов. Напряжение защиты от перенапряжения составляет 30 В постоянного тока, а для тока — 8 В переменного/постоянного тока. Обнаружение обрыва цепи представляет собой положительное полномасштабное показание в течение 1 секунды.

Диапазон выходного сигнала модуля составляет +/-10 Вольт, от 0 до 20 миллиампер, и он имеет защиту от короткого замыкания, которая электронно ограничивает ток до 21 миллиампер или меньше. Он также имеет защиту от перенапряжения 24 В постоянного тока и обнаружение обрыва цепи, но ограничивается только токовым выходом (обратите внимание, что выходной сигнал должен быть установлен на значение более 0,1 миллиампер).

1756-IF4FXOF2F имеет номинальное напряжение и ток 375 миллиампер (при 5,1 В постоянного тока) и 100 миллиампер (при 24 В постоянного тока) для объединительной платы и от -10 до 10 В и от 4 до 20 миллиампер для аналоговых входов и выходов. Потребляемая мощность модуля составляет 4,3 Вт, а рассеиваемая мощность составляет 4,3 Вт по напряжению и 4,7 Вт по току. Тепловыделение составляет 14,66 БТЕ/час и 16,02 БТЕ/час для напряжения и тока соответственно. Его текущее потребление при напряжении 5,1 В составляет 375 миллиампер и 100 миллиампер при напряжении 24 вольта. Он также имеет период обновления 300 микросекунд и обеспечивает сканирование каналов за доли миллисекунды и синхронизированную выборку между несколькими модулями.
