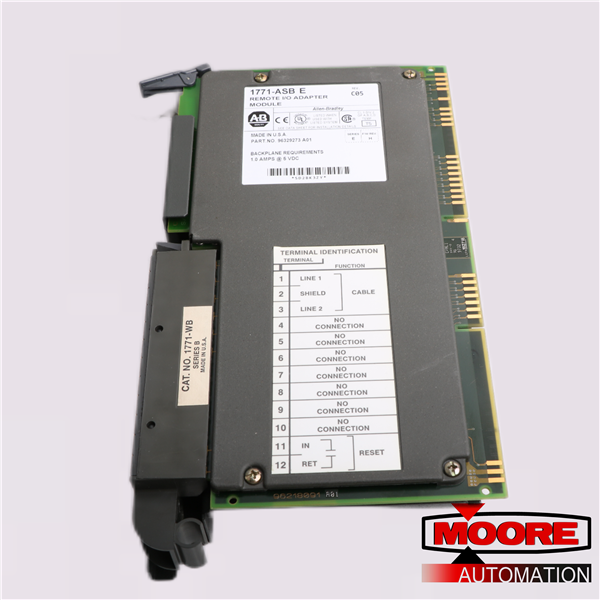

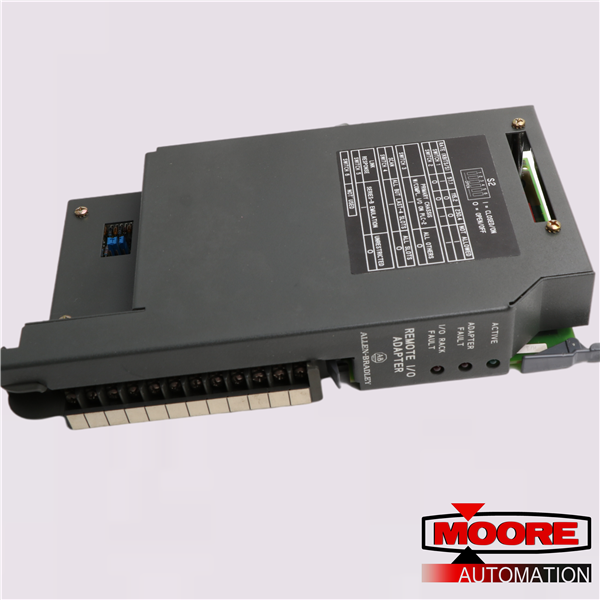

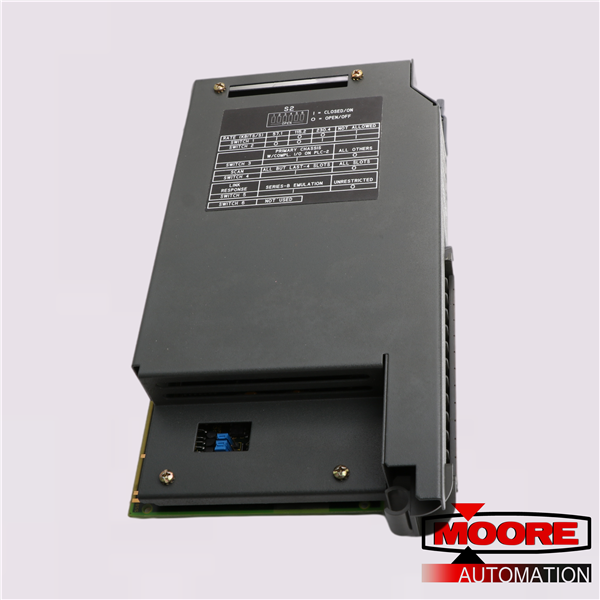

1771-ASB — это аппаратный адаптер удаленного ввода-вывода (RIO) PLC 5, который служит интерфейсом между модулями RIO и контроллерами. и поддерживает скорость передачи данных 57.6 кбит/с, 115 кбит/с, 230 кбит/с.
1771-ASB представляет собой универсальный модуль адаптера удаленного ввода-вывода PLC 5., который взаимодействует с модулями ввода-вывода в шасси ввода-вывода 1771 с портом сканера удаленного ввода-вывода для процессора через порт ввода-вывода. O link. использование его вместо прямого подключения снижает затраты на запуск, установку, и техническое обслуживание за счет того, что ввод/вывод находится ближе к исполнительным механизмам и датчикам. он совместим с 32 устройствами ввода/вывода через канал ввода/вывода и использует согласующий резистор 82 Ом или 150 Ом.

Модуль 1771-ASB имеет скорость передачи данных 57.6 кбит/с,, 115 кбит/с, и 230 кбит/с и весит 1.9 фунтов.. вольт постоянного тока и максимальная рассеиваемая мощность 5.2 Вт. для подключения требуется порт адаптера удаленного ввода-вывода. для установки, он должен быть установлен в крайнем левом слоте шасси 1771 с модули ввода/вывода, управляемые процессором PLC 5. для подключения, необходимо использовать кабель 1770-CD Belden 9463 или эквивалентный. модуль 1771-ASB имеет активную, неисправность адаптера, и Диагностические индикаторы отказов стойки ввода-вывода, 2 блока переключателей, и кронштейн для полевой проводки. обеспечивает более быструю передачу данных и сканирование объединительной платы на расстояние до 2500 футов при скорости 230.4 кбод. поддерживает последовательную связь и считывает/записывает данные в параллельной форме. поддерживает 4, 8, 12, 16, или 32-слотовое шасси ввода-вывода и 1- и 2-слотовую адресацию ввода-вывода. 1771-ASB улучшает время сканирования и экономит пространство ввода-вывода, сканируя все слоты, кроме последних 4.. устранение неполадок с помощью расширенных функций диагностики
