PLC 5 цифровой модуль вывода постоянного тока, 32 (4 комплекта по 8), рабочее напряжение 10-30 вольт постоянного тока, 330 мА ток объединительной платы

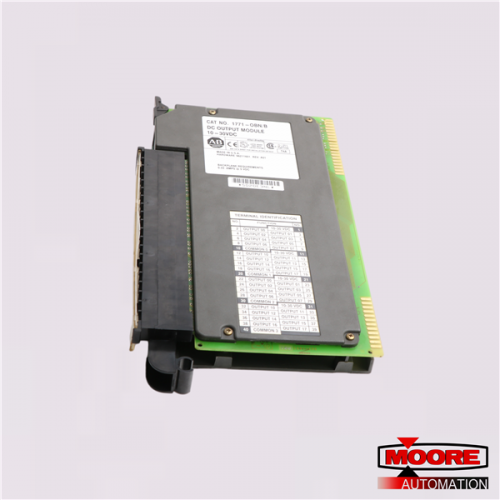

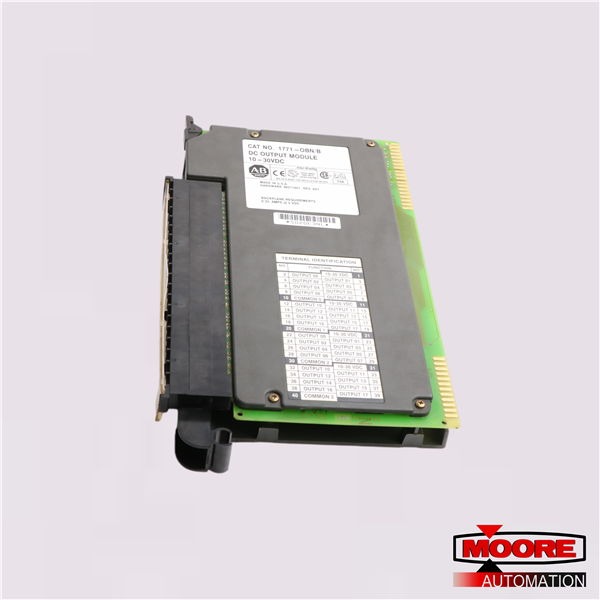

этот цифровой модуль вывода постоянного тока, 1771-OBN, производства , поставляется как оборудование открытого типа,, не предназначенное для промышленной среды с уровнем загрязнения выше 2 при применении в среде зоны 2; он должен быть доступен только при использовании прибора,, так как он содержит компоненты, которые могут быть повреждены электростатическим разрядом. его электростатический разряд составляет 4 кВ при контакте и 8 кВ через воздух.
напряжение изоляции этого устройства составляет около 1500 вольт переменного тока RMS; он имеет четыре группы по восемь выходов,, что в сумме дает тридцать два (32) выхода с диапазоном выходного напряжения от 10 до 30 вольт постоянного тока; его номинальный выходной ток составляет 0.5 А на выход,, максимальный ток объединительной платы составляет 330 мА при 5 В постоянного тока,, а его напряжение изоляции было испытано в течение шестидесяти секунд, чтобы выдерживать до 500 Вольт.
Блок 1771-ОБН имеет максимальное падение напряжения в состоянии «ВКЛ» 1.5 В постоянного тока при 0.5 А,, а максимальный ток утечки в состоянии «ВЫКЛ» составляет 1 мА на выход. . он рассеивает около 13.7 Вт максимум и 1.7 Вт минимум мощности,, а его тепловыделение составляет 46.7 БТЕ в час в максимуме и 5.7 БТЕ в час минимум.
