1794-IE4X0E2 | | Модуль ввода/вывода

Бренд / производителя:
Габаритные размеры:
8.4cm*6.5cm*8.2cm
масса:
0.3kg
Страна Происхождение: :
United States
описание:
I/O module

Запрос сейчас

ПроизводительНомер части:	1794-IE4X0E2

Производитель:

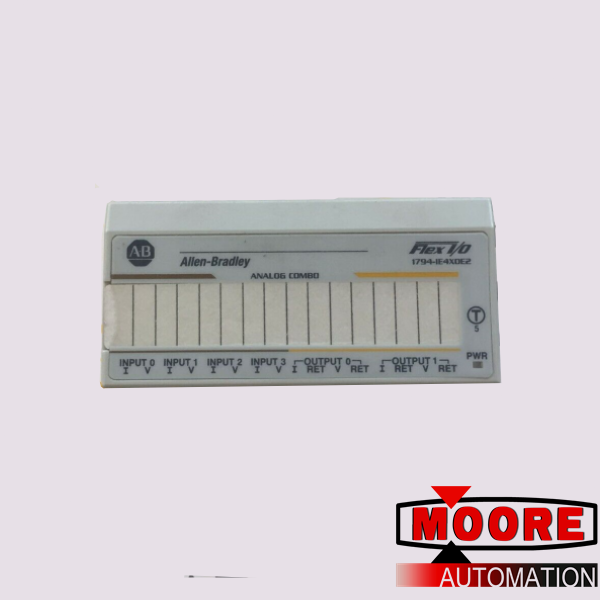

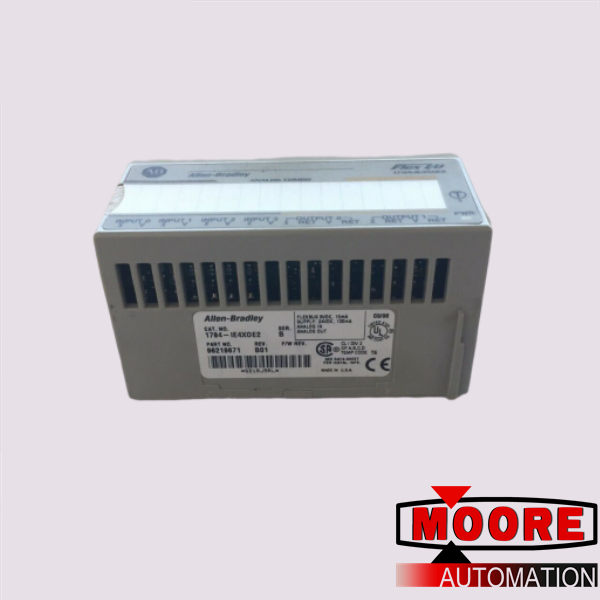

Описание :	1794-IE4XOE2 — это комбинированный аналоговый модуль ввода-вывода Flex IO. Этот модуль имеет четыре (4) несимметричных, неизолированных аналоговых входных канала тока и напряжения, конфигурируемых для 0–20 и 4–20 мА и +/-10 В постоянного тока и 0–10 В постоянного тока соответственно.

Полное описание:	Он также имеет два (2) несимметричных неизолированных аналоговых выходных канала, настраиваемых на 0–20 и 4–20 мА и +/- 10 В постоянного тока. Для этого модуля требуется использование терминальных базовых модулей 1794-TB2, -TB3, -TB3S, -TB3T, -TB3TS.

plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

1794-IE4XOE2 — это комбинированный модуль ввода-вывода. Этот модуль является частью семейства продуктов Flex I/O, которые широко используются для реализации архитектуры распределенного ввода-вывода. 1794-IE4XOE2 сочетает в себе возможности аналоговых и входных каналов, поскольку этот модуль имеет четыре (4) неизолированных аналоговых входных канала и два (2) несимметричных неизолированных аналоговых выходных канала.

Каналы аналогового ввода можно настроить для приема аналоговых входных сигналов, таких как сигналы 0–20 мА и 4–20 мА, а также сигналы напряжения 0–10 В постоянного тока и +/- 10 В постоянного тока. Он имеет встроенный аналого-цифровой преобразователь (АЦП), использующий метод последовательного приближения. Каждый канал имеет скорость преобразования 256 мкс с переходной характеристикой до 63%: 9,4 мс по напряжению и 18,2 мс по току. Он имеет абсолютную точность 0,20% полной шкалы при 25°C. Этот модуль сохраняет преобразованные данные в 16-битном формате данных с дополнением по левому краю.

Каналы аналогового вывода способны выдавать сигналы 0–20 мА и 4–20 мА, а также сигналы 0–10 В постоянного тока и +/- 10 В постоянного тока. Аналоговая схема комбинированного аналогового модуля ввода-вывода 1794-IE4XOE2 оснащена встроенным цифро-аналоговым преобразователем (ЦАП), использующим метод преобразования с широтно-импульсной модуляцией. Преобразованные данные предоставляются с точностью 0,133% полной шкалы при 25°C и 0,425% полной шкалы при 25°C.

Модуль 1794-IE4XOE2 содержит 4 несимметричных неизолированных входа. Разрешение для униполярных входов составляет 12 бит, а разрешение для биполярных входов — 11 бит. Формат данных — 16-битное дополнение до 2, выровненное по левому краю. Тип преобразования, поддерживаемый модулем 1794-IE4XOE2, — преобразование последовательного приближения. Входной ток можно выбрать в диапазоне от 4 до 20 миллиампер или от 0 до 20 миллиампер. Клемма входного напряжения выбирается между ±10 В и от 0 до 10 В.

Модуль 1794-IE4XOE2 содержит 2 несимметричных неизолированных выхода. Тип преобразования — широтно-импульсная модуляция. Токовая нагрузка на выходе по напряжению составляет 3 миллиампера (максимум). Размеры модуля 1794-IE4XOE2 составляют 1,8 x 3,7 x 2,1 дюйма. Требуемая мощность составляет 24 В постоянного тока (от 19,2 до 31,2 В постоянного тока) с силой тока 70 мА при 24 В постоянного тока. Максимальное тепловыделение составляет 13,6 БТЕ/час, а максимальная рассеиваемая мощность — 4 Вт при 31,2 В постоянного тока.
