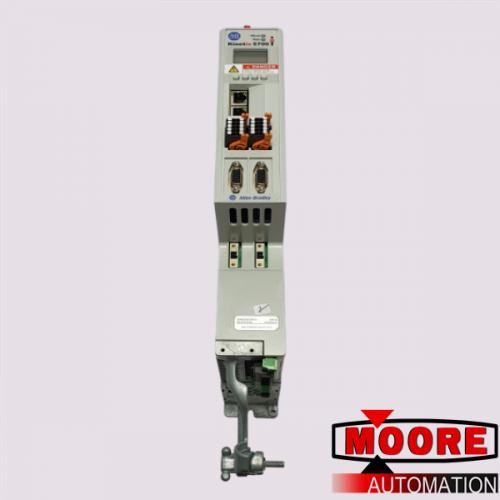

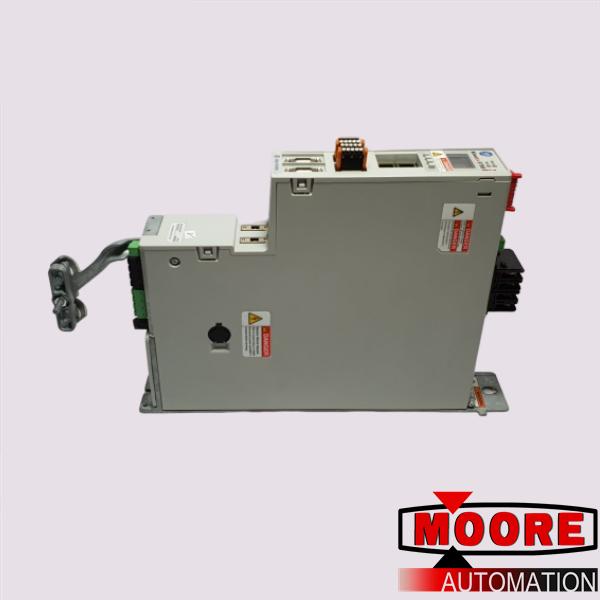

2198-D020-ERS3 | | Двухосевой модуль

2198-D020-ERS3 — это двухосный сервопривод Kinetix 5700. Он включает в себя привод с проводной встроенной функцией безопасности, которая представляет собой функцию безопасного отключения крутящего момента (STO) и имеет классы безопасности SIL CL3 и PLe. Он также обеспечивает поддержку обратной связи от кодировщиков Hiperface и DSL. Двойные порты Ethernet обеспечивают поддержку как линейной топологии, так и кольцевой топологии уровня устройства (DLR). Он использует однопроводной ввод в эксплуатацию и не требует настройки, что упрощает установку и экономит место.

Привод 2198-D020-ERS3 имеет ширину модуля 55 мм. Он имеет размеры 9,92 x 2,17 x 14,09 дюйма и весит 9,17 фунта. Он имеет непрерывный и пиковый выходной ток 8 А и 20 А при среднеквадратических значениях и 11,3 А и 28,2 А при нулевых пиковых значениях соответственно. Непрерывная выходная мощность при 3-фазном среднеквадратическом напряжении 324–528 В составляет 5,5 кВт. Он имеет частоту ШИМ 4 кГц и внутреннюю емкость 330 мкФ.

Сервопривод 2198-D020-ERS3 имеет простую, мощную и компактную конструкцию для машин, требующих большого количества осей и более высокой мощности. Привод имеет встроенную функцию управления движением и безопасностью через сеть EtherNet/IP, что делает его идеальным для использования в больших машинах. Благодаря высокопроизводительному управлению двигателем и меньшему времени интеграции он находит применение в различных отраслях промышленности, таких как производство напитков, машины для производства подгузников, машины для изготовления пакетов, машины для изготовления шин, загрузчики лотков и т. д.

2198-D020-ERS3 — это двухосный модуль, который принадлежит к сервосистеме Kinetix 5700. Этот осевой модуль оснащен двойным интерфейсом связи Ethernet, который можно использовать для реализации управления движением через Ethernet I/P и подключения к линейной топологии и топологии кольца уровня устройства (DLR). Этот двухосевой сервопривод имеет встроенную функцию безопасности и способен выполнять расширенную настройку с помощью технологии настройки Load Observer в реальном времени.

Двухосевой модуль 2198-D020-ERS3 имеет длительную выходную мощность 5,5 кВт, непрерывный выходной ток (среднеквадратичное значение) 8,0 А, непрерывный выходной ток (0-pk) 11,3 А, пиковый выходной ток (среднеквадратичное значение) 20,0 А и Пиковый выходной ток (0-пик) 28,2 А. Максимальная поддерживаемая полоса пропускания модуля для контура скорости составляет 400 Гц для контура скорости и 1000 Гц и 4 кГц для токового контура, а частота широтно-импульсной модуляции (ШИМ) составляет 4 кГц.
