2711П-РН8 | | модуль связи

О продукте

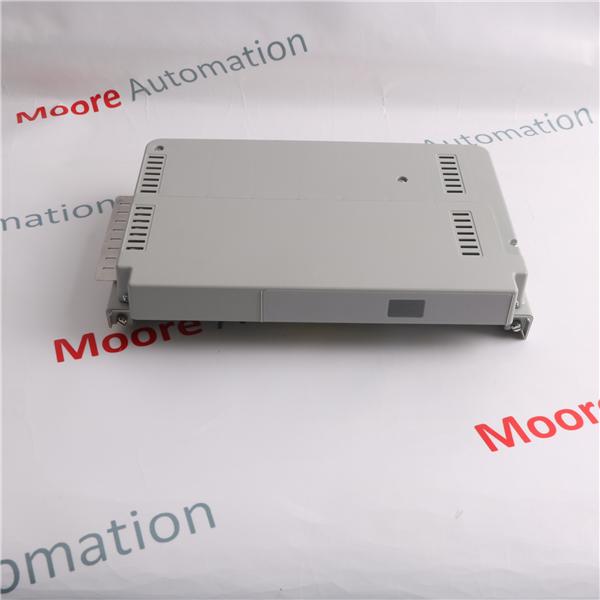

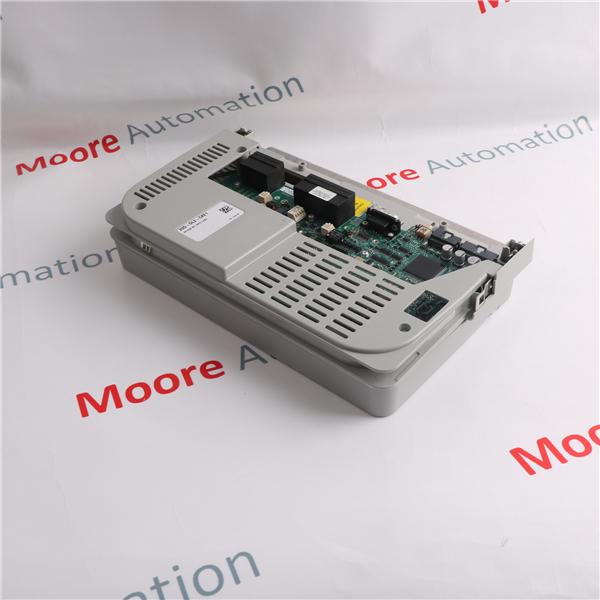

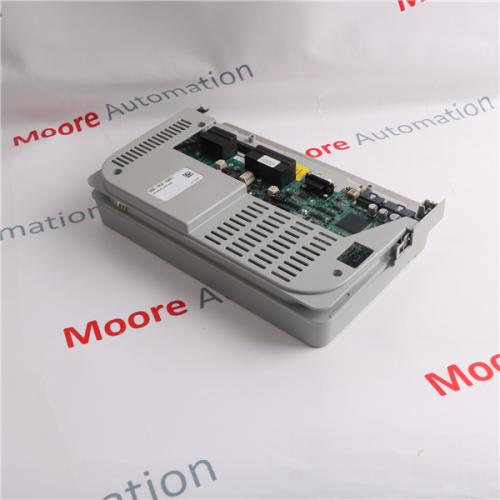

Модуль 2711P-RN8 — это модуль связи DH+ для терминалов серий 400 и 600 из линейки продуктов PanelView Plus. Сетевая технология DH+ предназначена для промышленного применения. Это простая в реализации сетевая технология, которая обеспечивает простую связь между компьютерами, ПЛК и SLC. Рекомендуемый кабель для подключения к контроллерам SLC-5/04 — это экранированный витой кабель, такой как кабель 1770-CD. Рекомендуемый кабель для подключения к контроллерам PLC-5, PLC-5C и PLC-5E — экранированный витой кабель (например, 1770-CD). Рекомендуемый кабель для соединений с контроллерами ContolLogix, такими как модуль 2711P-RN8, представляет собой экранированный витой кабель (как 1770-CD). Кабель 1770-CD можно заказать с шагом 30,5 метра (100 футов).

Кабель 1770-CD представляет собой двойной осевой кабель Belden 9463, материал проводников которого представляет собой луженую медь 20 AWG и диаметром 0,038 дюйма, 2 жилы, используемые в конструкции кабеля, емкость кабеля 19,7 пФ/фут, номинал кабеля. индуктивность 0,12 мкГн/фут, сопротивление кабеля 78 Ом, затухание кабеля на частотах 1, 10, 50, 100, 200 и 400 МГц составляет 0,6, 2,1, 5, 7,5, 11 и 16 дБ/100 метров, соответственно. Вес кабеля составляет 36 фунтов на 1000 футов. Максимальное рекомендуемое натяжение составляет 48 фунтов, а минимальный радиус изгиба — 2,4 дюйма. При хранении модуль 2711P-RN8 необходимо хранить в помещении с температурой окружающей среды от -13 до 158 градусов по Фаренгейту. Для оптимальной работы диапазон температуры окружающей среды должен поддерживаться в пределах от 32 до 131 градуса по Фаренгейту. Рекомендуемые нижний и верхний пороги относительной влажности без конденсации составляют 5 и 95 % соответственно. Максимальная рабочая высота модуля 2711P-RN8 составляет 2000 метров.
