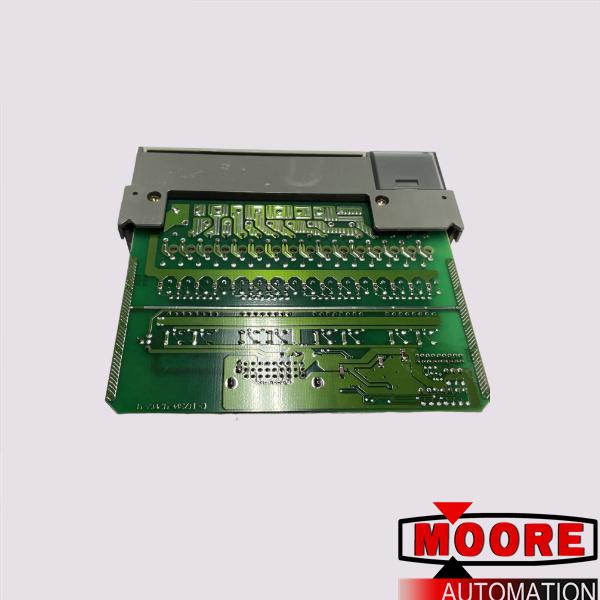

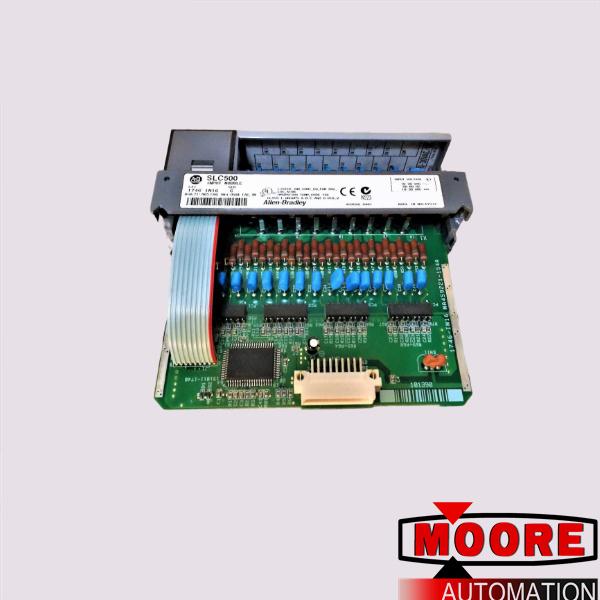

500 1746-IN16 | | Цифровой модуль ввода переменного/постоянного тока

1746-IN16 — это входной модуль 24 В постоянного тока / 24 В переменного тока с минусом. Этот модуль имеет шестнадцать (16) приемных каналов, которые можно использовать для взаимодействия с дискретными входными сигналами, работающими в диапазонах напряжений 10–30 В постоянного и переменного тока. Модули ввода используются программируемым логическим контроллером (ПЛК) для взаимодействия с процессом.

Активация каждого отдельного канала отражает фактическое состояние устройства. Каждый канал этого модуля имеет специальный светодиодный индикатор, который обеспечивает визуальную информацию о том, есть ли на канале активная мощность или нет. Эти светодиоды также можно использовать в качестве эталона для поиска и устранения неисправностей, поскольку они подтверждают, что сигнал, поступающий со стороны поля, достиг модуля.

Этот модуль занимает один слот в любом шасси 1746 SLC. Его можно установить в локальное шасси вместе с процессором ПЛК или в слот расширения SLC. Он монтируется непосредственно на шасси через входящие разъемы, которые совмещены с разъемами встроенной шины шасси, аналогично любому модулю в системе SLC 500.

Этот модуль имеет немного разную задержку сигнала для переменного и постоянного напряжения. Для переменного напряжения переходы из ВКЛ в ВЫКЛ и из ВЫКЛ в ВКЛ имеют задержку сигнала 25 мс, тогда как для напряжения питания постоянного тока задержка сигнала для переходов из ВКЛ в ВЫКЛ и из ВЫКЛ в ВКЛ составляет 15 мс. Чтобы настроить этот модуль как часть системы SLC 500, его необходимо ввести в аппаратную конфигурацию программного обеспечения RSLogix 500. Это программное обеспечение является общим программным обеспечением для контроллеров серии SLC 500.

1746-IN16 — это входной модуль 24 В постоянного тока / 24 В переменного тока с минусом. Этот модуль имеет шестнадцать (16) приемных каналов, которые можно использовать для взаимодействия с дискретными входными сигналами, работающими в диапазонах напряжений 10–30 В постоянного и переменного тока.
