ПроизводительНомер части: |
5069-IA16
|
|
|
Производитель: |
|
|
|
Описание : |
Входной ток на канал составляет 15 мА при 264 В переменного тока. Для этого модуля требуется RTB для терминирования сигналов, если совместимые RTB включают 5069-RTB18-SPRING RTB и 5069-RTB18-SCREW RTB.
|
|
|
Полное описание: |

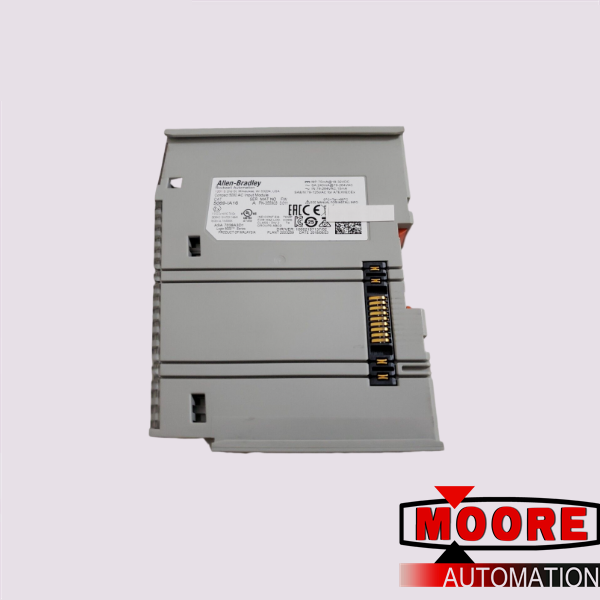

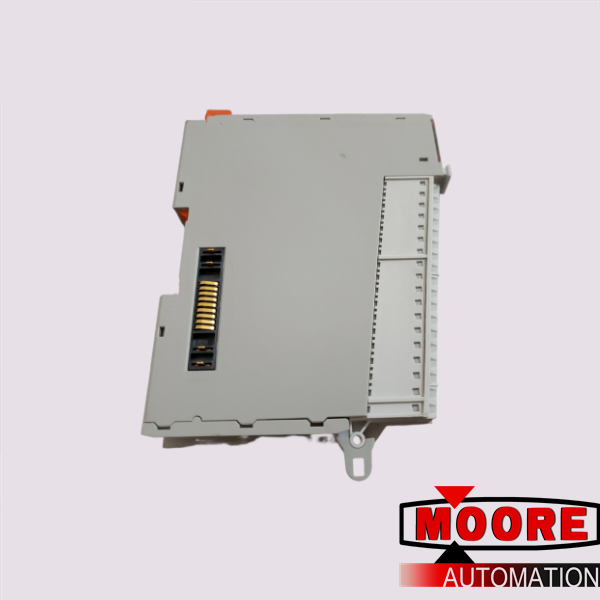

5069-IA16 — это модуль дискретного ввода Compact 5000. Это модуль ввода переменного тока, который имеет шестнадцать (16) входных каналов, допускающих диапазон напряжения сигнала 74–246 В переменного тока, 47–63 Гц. в одной группе входных каналов. |
plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473
5069-IA16 — это модуль дискретного ввода переменного тока Compact 5000. Этот модуль обеспечивает сопряжение двоичных устройств сигнализации работы, работающих в категории напряжения 120/240 В переменного тока. Этот модуль имеет шестнадцать (16) входных каналов переменного тока в одной группе. Он предназначен для приема сигналов в диапазоне напряжения 79–246 В переменного тока с частотой 47–63 Гц.
5069-IA16 совместим с работой в качестве локального модуля ввода-вывода контроллеров 5069 CompactLogix или компонента распределенного ввода-вывода систем контроллеров CompactLogix и ControlLogix. Архитектура распределенного ввода-вывода может быть реализована, если 5069-IA16 установлен с адаптером связи Ethernet I/P.
Канал модуля имеет задержку сигнала включения 10 мс (типично) + время фильтрации, при этом выбираемое время фильтрации включает 1 мс для входа 120 В переменного тока и 1 мс, 2 мс, 5 мс для входа 240 В переменного тока. Аналогично, задержка сигнала включения-выключения составляет 10 мс (типично) + время фильтрации, при этом настраиваемое время фильтрации составляет 10 мс, 20 мс для входа 120 В переменного тока и 5 мс, 10 мс, 20 мс для входа 240 В переменного тока.
Пропускная мощность MOD для 5069-IA16 составляет 9,55 А, а мощность MOD — 75 мА, оба при напряжении 18–32 В постоянного тока. Этот модуль также имеет проходной ток SA Power 9,975 А и ток SA Power 240 мА при напряжении 79–264 В переменного тока. Тепловыделение модуля 5069-IA16 составляет 11,9 БТЕ/ч, а рассеиваемая мощность — 3,5 Вт. Напряжение во включенном состоянии модуля 5069-IA16 варьируется от минимум 79 В переменного тока до максимум 264 В переменного тока.
Он также имеет максимальное напряжение в выключенном состоянии 40 В переменного тока и максимальный входной ток на канал 15 мА при 264 В переменного тока. Минимальные токи в открытом состоянии этого модуля составляют 2 мА при 79 В переменного тока и 3 мА при 164 В переменного тока, максимальный ток во включенном состоянии составляет 15 мА при 264 В переменного тока, а номинальные токи во включенном состоянии составляют 5 мА при 120 В переменного тока/50. Гц, 6 мА при 120 В переменного тока/60 Гц, 9 мА при 240 В переменного тока/50 Гц и 11 мА при 240 В переменного тока/60 Гц. Этот модуль также имеет максимальный ток в выключенном состоянии 2 мА и максимальный пусковой ток 600 мА. Номинальное входное сопротивление модуля 5069-IA16 составляет 24 кОм? @ 120 В переменного тока/50 Гц, 20 кОм? @ 120 В переменного тока/60 Гц, 27 кОм? @ 240 В переменного тока/50 Гц и 22 кОм? @ 240 В переменного тока/60 Гц.
