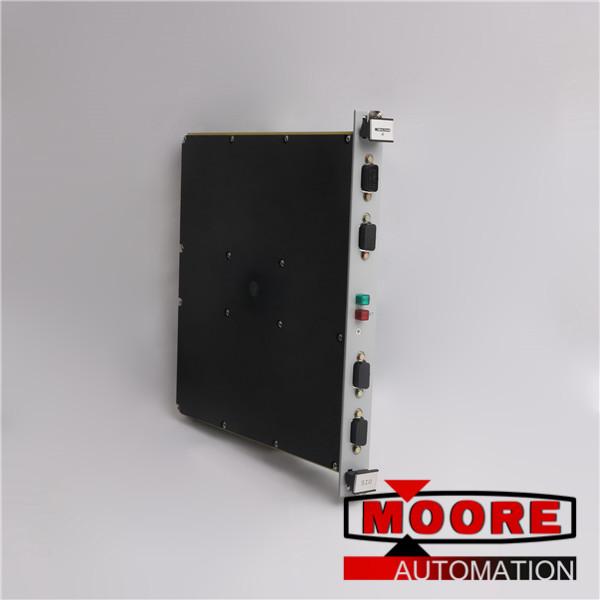

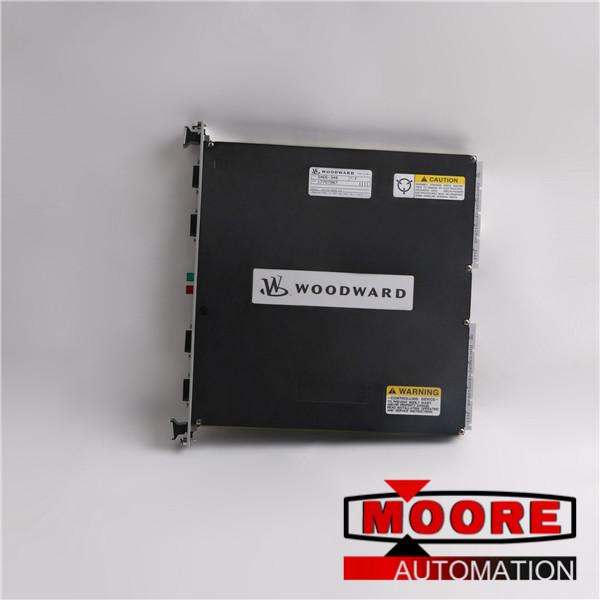

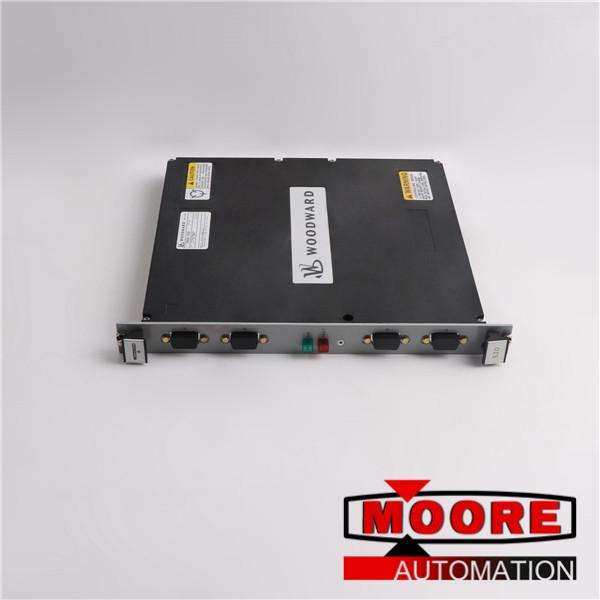

1. Переведите переключатель ЦП в положение сброса.
2. Снимите опору троса в верхней части секции шасси. Седло может
снять, отвернув два винта, удерживающие его на месте.
3. Отвинтите крепления модуля с невыпадающими винтами (один в верхней части модуля).
а другой внизу), и освободите модуль, одновременно
нажав ручку верхнего модуля вверх и ручку нижнего модуля вниз.
4. Отсоедините модуль от материнской платы, потянув модуль прямо наружу.
вдоль направляющих слотов карт, пока она не окажется примерно в 25 мм (1 дюйме) от
системная плата.
5. Отсоедините кабель ввода/вывода от модуля и закрепите концы во избежание
повреждение или короткое замыкание контактов. В кабеле ввода-вывода используется скользящая защелка (для
сдвиньте защелку по направлению к верхней части модуля).
6. Отсоедините кабель ввода-вывода от модуля FTM или релейного/дискретного ввода. Этот
может потребоваться снятие клеммы заделки экрана кабеля, расположенной рядом с
FTM в коммерческой морской установке.
7. Установите запасной кабель ввода/вывода и подключите его к FTM или
Модуль релейного/дискретного ввода, закрепление конца во избежание короткого замыкания или повреждения
к булавкам. Не забудьте установить зажим для заделки экрана кабеля, который находится рядом.
к FTM в коммерческой морской установке.
8. Подсоедините кабель ввода-вывода к модулю. В кабеле ввода-вывода используется скользящая защелка (для
защелки, сдвиньте защелку по направлению к нижней части модуля). Убедитесь, что ввод/вывод
кабель подключен к правильному кабельному разъему.
9. Равномерно нажимая сверху и снизу модуля, посадите
модуль в материнскую плату.
10. Затяните два фиксатора с невыпадающими винтами (один в верхней части модуля и
другой внизу).
11. Если питание было отключено, снова включите питание.
12. Верните модуль ЦП в рабочий режим.
13. Убедитесь, что новый модуль MicroNet работает правильно.
14. Установите на место опору троса.
