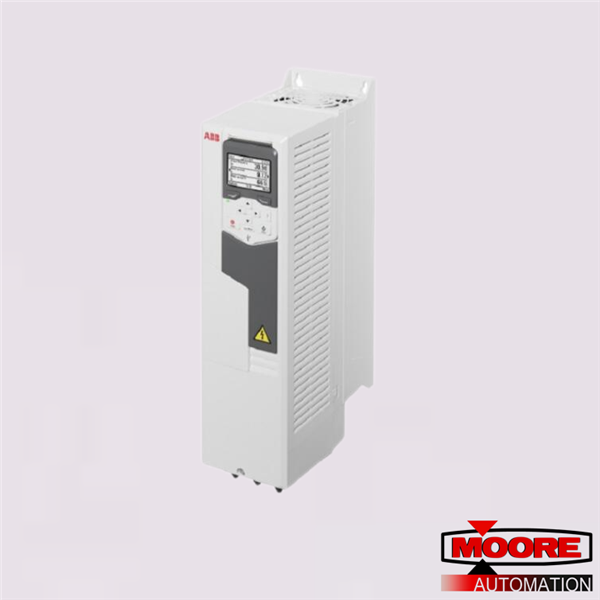

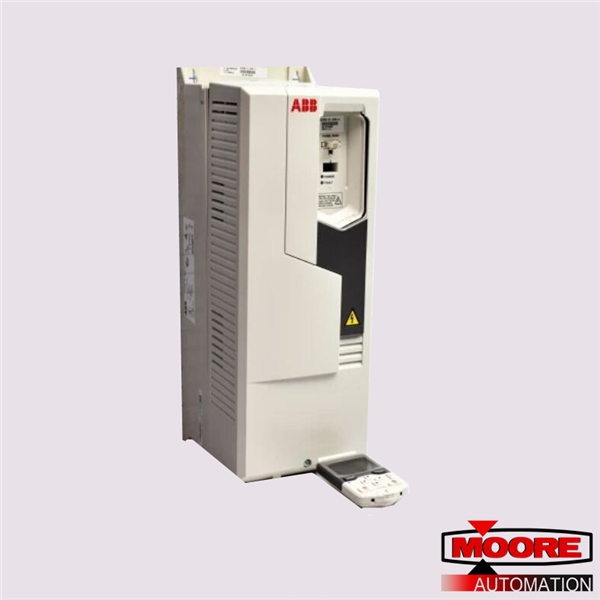

Инвертор переменного тока серии ABB ACS580 для 3-фазного двигателя мощностью 75 кВт, 400 В, ток до 138 А при высокой перегрузке или ток от 90 кВт до 161 А, при номинале вентилятора/насоса. Работает в режимах VxF, векторном бездатчиковом режиме или векторном потоке с полным замкнутым контуром (если установлена ​​дополнительная плата обратной связи энкодера). Преобразует трехфазное входное напряжение 400 В с фиксированной частотой в переменную частоту 400 В для управления скоростью стандартного асинхронного двигателя переменного тока.
Характеристики
Перегрузка: 150% x 60 секунд каждые 10 минут (высокая перегрузка)
Перегрузка: 110% x 60 секунд каждые 10 минут (номинальная мощность вентилятора/насоса)
Диапазон регулирования скорости: 0–500 Гц.
Торможение: нет (дополнительно внешний тормозной блок)
Поставляется с
клавиатурой оператора (помощническая панель управления)
2 аналоговых входа, 6 цифровых входов, 2 аналоговых выхода, 3 набора релейных контактов, клеммы для связи RS-485/Modbus RTU, клеммы для двухканального SIL3 безопасное отключение крутящего момента (STO), вход 24 В переменного/постоянного тока для питания блока управления при отключении основного источника питания.
Входной ток: [как выходной ток]
Входное напряжение: 380–480 В, трехфазное +10–15 % при 50–60 Гц ±5 %
Соответствие ЭМС: IEC EN61800-3:2004 + A1:2012 Категория C2 (промышленное или ограниченное бытовое использование)
