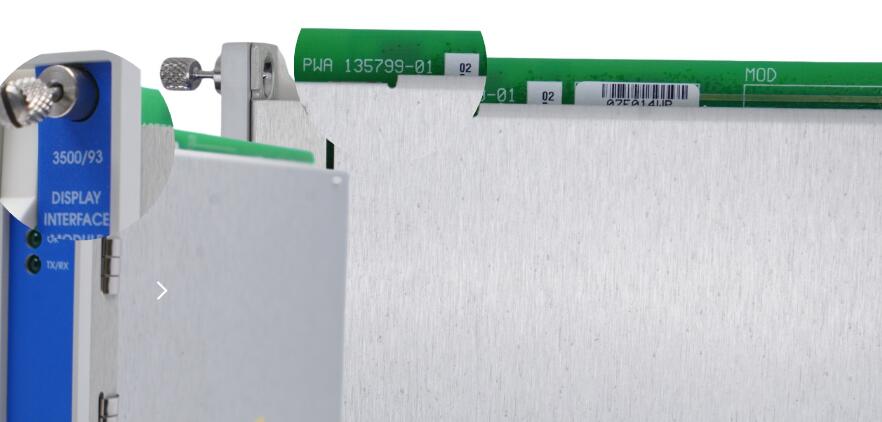

3500/93 135799-01 Интерфейсный модуль дисплея является важным компонентом системы защиты оборудования Bally Nevada 3500, разработанной в соответствии со строгими требованиями Американского института нефти ( API) Стандарт 670. Он обеспечивает локальную или удаленную визуальную индикацию критически важных данных системы, включая списки системных событий, списки аварийных событий и подробную информацию от различных модулей в стойке, таких как модули каналов, мониторов, реле, Keyphasor и тахометра. .

Основные характеристики:

• Соответствие API 670: гарантирует соответствие дисплея отраслевым стандартам защиты оборудования.
• Отображаемая информация: Обеспечивает доступ ко всем данным в стойке 3500, включая списки событий, списки сигналов тревоги и данные каналов в реальном времени.
• Программное обеспечение для настройки стойки: Дисплей можно настроить с помощью программного обеспечения для настройки стойки 3500, что позволяет пользователям легко настраивать дисплей в соответствии с настройками конкретной системы.

Варианты монтажа:

1. Лицевой монтаж:

   • Место установки: Непосредственно над передней панелью полноразмерной стойки 3500.
   • Опора: шарнирная опора обеспечивает легкий доступ к буферизованным выходным разъемам и кнопкам пользовательского интерфейса без отключения дисплея.
   • Требование: Интерфейсный модуль дисплея (DIM) должен быть установлен в слот 15 для лицевого монтажа.
   • Совместимость: Несовместимо с мини-стойкой 3500.

2. Монтаж в 19-дюймовой стойке EIA:

   • Расстояние установки: Может быть установлено на расстоянии до 100 футов от системы 3500.
   • Увеличенное расстояние: При использовании внешнего источника питания дисплей можно установить на расстоянии до 4000 футов.

3. Монтаж на панели:

   • Вырез в панели: Дисплей можно установить в вырезе в панели внутри того же шкафа или на расстоянии до 100 футоввдали от системы.
   • Увеличенное расстояние: При использовании внешнего источника питания расстояние установки можно увеличить до 4000 футов.

4. Независимый монтаж:

   • Монтаж заподлицо: Дисплей можно установить заподлицо со стеной или панелью.
   • Расстояние установки: Аналогично, он может быть расположен на расстоянии до 100 футов или до 4000 футов с использованием внешнего источника питания.

Такая гибкость в вариантах монтажа гарантирует, что 3500/93 Дисплей можно удобно расположить в соответствии с требованиями пользователя, независимо от того, установлен ли он локально или удаленно.
