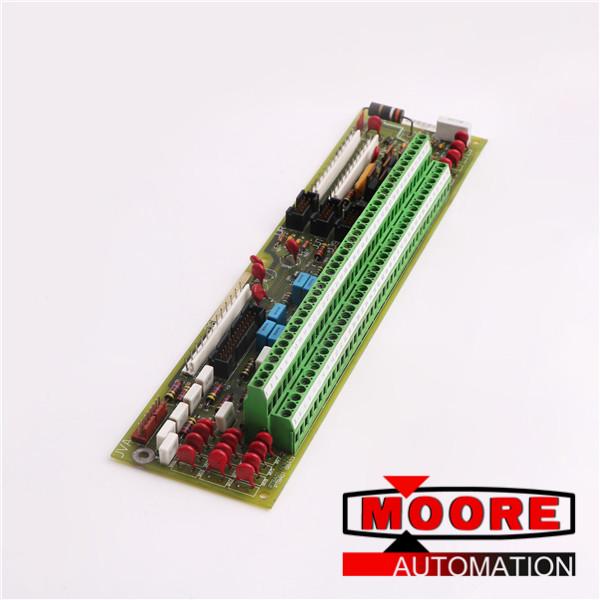

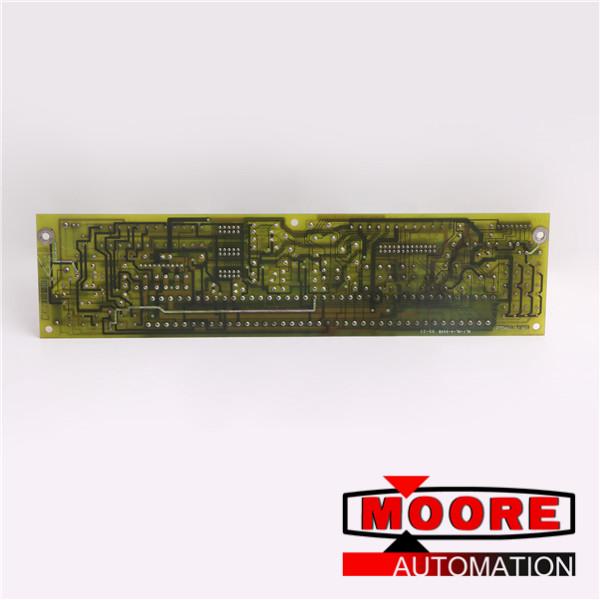

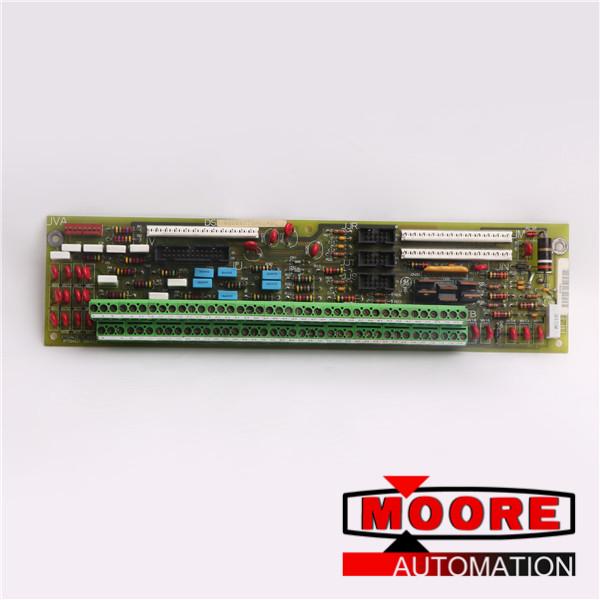

Плата подключения GE DS200PTBAG1A имеет 2 клеммные колодки с клеммами для 72 сигнальных проводов в каждой. Он также содержит 3 10-контактных разъема. Идентификаторы 10-контактных разъемов: JJR, JJT и JJS. Он также содержит клеммные колодки для 6 сигнальных проводов. Плата GE Termination Board DS200PTBAG1A имеет высоту 3 дюйма и ширину 11,5 дюйма и имеет по одному отверстию в каждом углу для крепления платы к стойке для плат внутри привода.

Из-за множества сигнальных проводов и ленточных кабелей, которые подключаются к плате, рекомендуется обозначить, где сигнальные провода присоединяются к плате, и иметь план подключения проводов к тем же разъемам на заменяемой плате. Если вы не подключите сигнальные провода к одним и тем же клеммам, время простоя привода увеличится, а сигнальные провода подключены к правильным клеммам. Это создаст неудобства для работы на объекте и снизит производительность.

Чтобы этого не произошло, проверьте старую плату привода, пока все сигнальные и ленточные кабели все еще подключены. Отметьте на сигнальных проводах, где они прикреплены, с помощью идентификатора клеммы. Идентификатор 1 клеммной колодки - TB1, а другой - TB2. Чтобы идентифицировать конкретный терминал, используйте числовой идентификатор терминала. Например, TB1 27 - это клемма 27 на клеммной колодке TB1. TB2 70 - это клемма 70 на клеммной колодке TB2. Возможно, вам будет полезно создать теги для отметки идентификатора.
