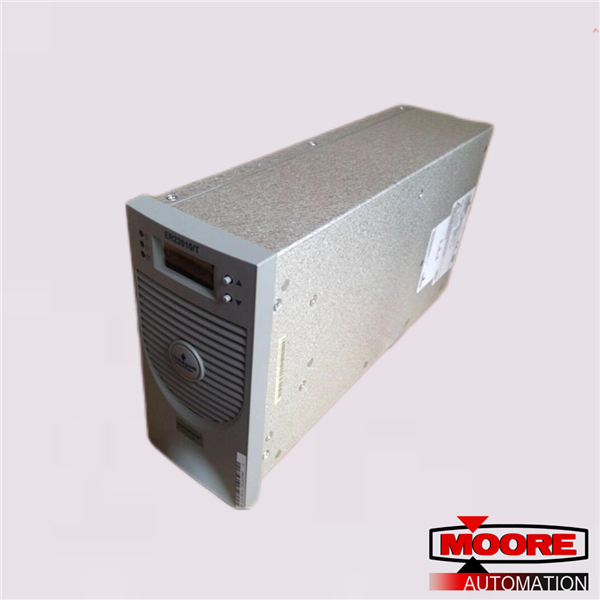

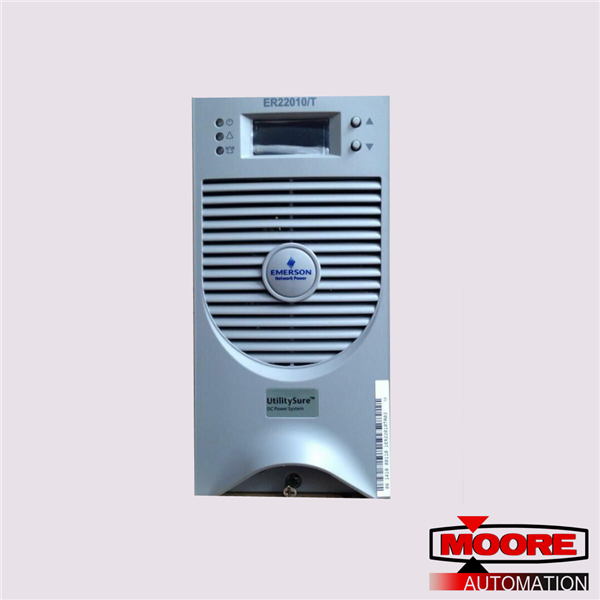

Выпрямители Emerson состоят из двух частей: трехфазной пассивной коррекции коэффициента мощности и схемы преобразователя постоянного тока. Кроме того, имеется вспомогательный источник питания и схема защиты обнаружения ввода-вывода. Принцип работы выпрямителей показан на рисунке ER22010/T.
1) Трехфазная пассивная схема PFC на входном каскаде включает входные электромагнитные помехи и пассивный PFC, которые используются для выпрямления и фильтрации входного переменного тока, а также для калибровки входного тока. , чтобы гарантировать, что коэффициент мощности входной цепи превышает 0,94, что соответствует соответствующим стандартам EMI и EMC в GB/T 17794.2.2-2003, а также стандарту 3-фазных гармоник в DL/T781-2001. .
2) Схема преобразователя постоянного тока в постоянный ток на задней стороне использует генератор ШИМ для управления выходным постоянным напряжением PFC и выходным постоянным напряжением посредством высокочастотного преобразования, выпрямления и фильтрации. Он используется для преобразования выпрямленного напряжения с входного каскада в постоянное выходное напряжение постоянного тока в соответствии с требованиями энергосистемы.
3) Вспомогательный источник питания расположен между входным пассивным PFC и преобразователем постоянного тока. Он использует выход постоянного тока трехфазного пассивного PFC и питает цепи управления.
4) Схема обнаружения входа может обнаруживать повышенное/пониженное напряжение на входе и обрыв фазы, а схема обнаружения постоянного/постоянного тока может определять выходное напряжение/ток и температуру радиатора. Все эти сигналы используются для управления и защиты преобразования постоянного тока в постоянный.
