Конфигурация:
• Двойная ось
• Опция канала MACRO: оптоволокно
• Фаза: 3
Характеристики:
Четыре цифровых входа при 24 В постоянного тока
Четыре цифровых выхода с током 0,5 А при 24 В постоянного тока
Интерфейс RJ45 MACRO
Один вход вторичного квадратурного энкодера на каждую ось

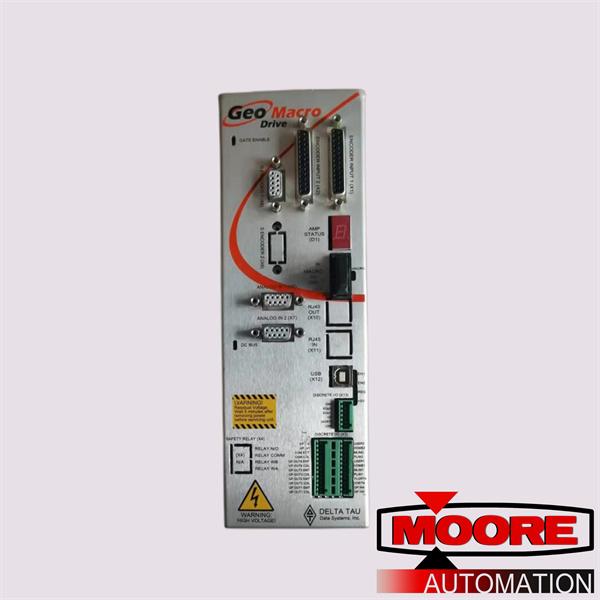

Привод серии Geo MACRO взаимодействует с контроллер через оптоволоконное кольцо MACRO 125 Мбит/с или RJ45 (по умолчанию), принимая числовые значения команд и возвращая числовые значения обратной связи по кольцу. Обычная работа кольца позволяет выбирать отправку команд ШИМ, команд крутящего момента, команд скорости или команд положения. Geo MACRO Drive принимает множество типов обратной связи по положению двигателя для управления контуром и обратной связи с главным контроллером. Ввод-вывод может передаваться по кольцу для интеграции высокого уровня, например пределов, домашнего флага и точек ввода-вывода общего назначения. Обычно приводами Geo MACRO управляет плата Turbo PMAC2 Ultralite, система UMAC или QMAC, что обеспечивает удобное решение для распределенного или централизованного управления с использованием оптоволоконного соединения или RJ45.
