Универсальные модули ввода-вывода Honeywell FC-RUSIO-3224 Sep 14, 2024

Honeywell FC-RUSIO-3224 Универсальные модули ввода-вывода

Модуль РУСЛС-3224 имеет 32 универсальных безопасных канала ввода-вывода с функцией настраиваемого канала; настройка осуществляется в Safety Builder. Пользователь может назначить выполнение логики приложения модулю RUSLS-3224 для одного или нескольких связанных FLD; это называется логическим решением. Конфигурация логического решения выполняется в Safety Builder. Модуль RUSLS-3224 может использоваться в приложениях до уровня SIL 3 в соответствии с IEC 61508/61511.

Модуль РУСЛС-3224 имеет следующие особенности:

â¢ 32 универсальных канала ввода-вывода, которые можно настроить для управления DI, AI, DO, AO
â¢ любой тип полевого сигнала ввода-вывода должен быть подключен только к двум соединениям соответствующего универсального канала на IOTA
â¢ проверенная на практике концепция резервного процессора, соответствующая требованиям безопасности SIL 3 при одноканальном режиме работы
â¢ логическое решение, обеспечивающее локальную защиту контролируемого оборудования (EUC)
• резервная память для системных и прикладных программ
â¢ выделенный канал связи между этими процессорами

â¢ резервный канал связи с партнерским модулем (в резервной конфигурации)
• канал связи SM RIO на основе Ethernet с контроллером SM в сети через выделенные коммутаторы; канал SM RIO использует специальный протокол
• контроль температуры электроники
• настраиваемая функция ESD через канал 32 для специальных функций, связанных с безопасностью
• проверенные на работоспособность сторожевые схемы, которые: контролируют и/или обрабатывают: - контролируют время цикла и напряжение питания - обрабатывают функцию аварийного останова и ошибки памяти

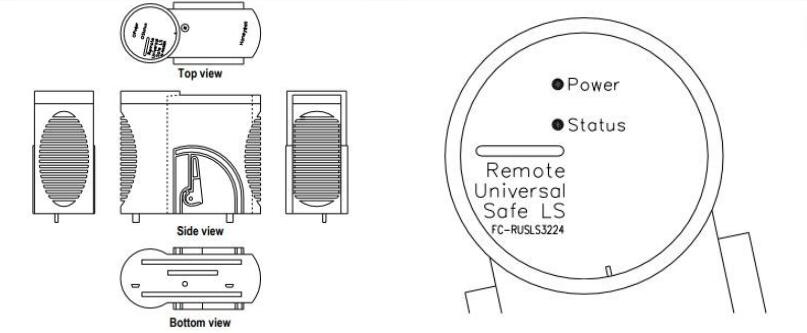

• Светодиодные индикаторы на передней панели модуля для индикации состояния питания и работоспособности
• часы реального времени для отметки времени последовательности событий (SOE) с разрешением 1 мс

Логическое решение

РУСЛС-3224модуль способен к логическим решениям. Логическое решение модуля обеспечивает локальную защиту подконтрольного оборудования (EUC). Это достигается за счет выполнения логики приложения (FLD), назначенной модулю. Настройка удаленного универсального безопасного логического решения выполняется в SafetyBuilder; дополнительную информацию см. в справочнике по программному обеспечению. Локальная защита дает определенные преимущества. Основным преимуществом является то, что логическое решение модуля RUSLS-3224 не затрагивается, когда:
• потеряна связь с Менеджером по безопасности,
• Менеджер безопасности отключился.

Спецификация	Подробности
Производитель	Ханивелл
Номер продукта	FC-RUSIO-3224
Тип продукта	Удаленное универсальное безопасное устройство ввода-вывода (32 канала, 24 В постоянного тока)
Рабочая температура (внешний модуль)	От –40°C до +70°C (от –40°F до +158°F)
Рабочая температура (внутри модуля)	От –40°C до +90°C (от –40°F до +194°F)
Температура хранения	От –40°C до +85°C (от –40°F до +185°F)
Относительная влажность	От 10% до 95% (без конденсации)
Степень загрязнения	Степень загрязнения 2 или выше
Разрешения	СЕ; UL, TUV на рассмотрении
Напряжение питания	24 В постоянного тока, от -15% до +30%
Ток питания	Макс. 300 мА (без нагрузки на месте эксплуатации)
Защита от обратной полярности	Параллельный диод (перегорает предохранитель)
Размеры (Д х Ш х В)	7,24 см х 16,51 см х 14,5 см
Вес	0,7 кг
