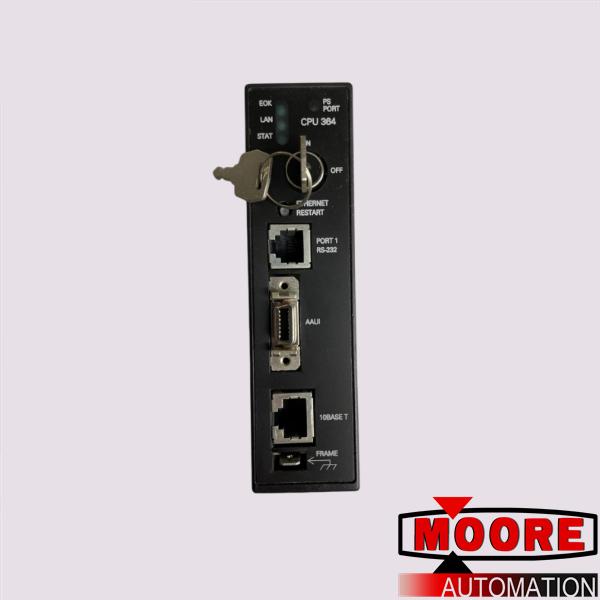

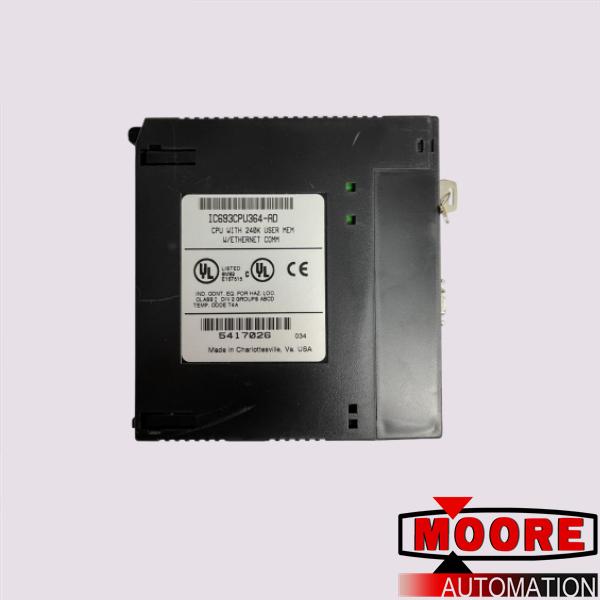

IC693CPU364 | GE Fanuc | Модуль ЦП

Стандартное приложение для IC693CPU364 будет подключать 9-контактный последовательный порт компьютера через IC693CBL316 к стандартному интерфейсу Ethernet IC693CPU364. Следует отметить, что интерфейс Ethernet IC693CPU364 - это Ethernet Global Data (EGD). Преимущество этого встроенного интерфейса Ethernet заключается в том, что вам не нужно использовать отдельный модуль Ethernet, такой как CMM321, с устройством. Фактически, вы можете сохранить слот ПЛК на основе встроенного порта Ethernet на IC693CPU364.

EGD также позволяет CPU364 обрабатывать специализированные параметры, которые режим конфигурации HHP не может делать. В отличие от CMM321, CPU364 не требует внешнего трансивера. CPU364 имеет встроенный трансивер, к которому можно подключиться через порт 10BASE-T. CPU364 предлагает некоторые дополнительные функции в виде возможности добавления внешнего трансивера.

Это можно сделать через порт AAUI в обход внутреннего трансивера. Еще одним преимуществом встроенного интерфейса Ethernet является то, что он может обмениваться данными без использования объединительной платы ПЛК, обеспечивая более высокую скорость связи, чем можно было бы достичь с помощью отдельных модулей ЦП и Ethernet. Некоторые основные моменты, касающиеся IC693CPU364, заключаются в том, что при использовании CPU364 вы должны подключиться к заземлению корпуса в слоте, в котором он установлен. Вы можете найти заземляющий провод на устройстве именно для этого.

CPU364 использует стандартную прошивку прошивки без EPROM и EEPROM. Текущий рейтинг IC693CPU364 составляет 1 А, и он использует предохранитель GE Fanuc 44A725214 – 001. Максимальная мощность CPU для CPU364 составляет 25 МГц при использовании процессора 80386EX. Есть 2048 входных точек, 2048 выходных точек. Регистровая память настраивается от 128 до 32640 слов. CPU364 имеет математику с плавающей запятой на основе микропрограмм.
