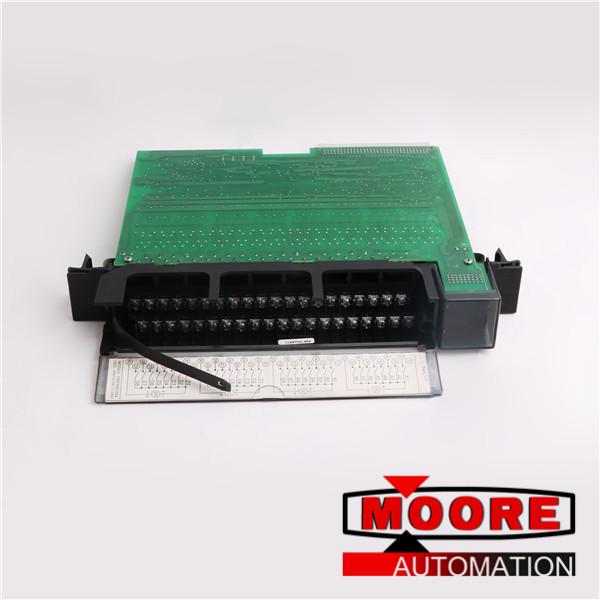

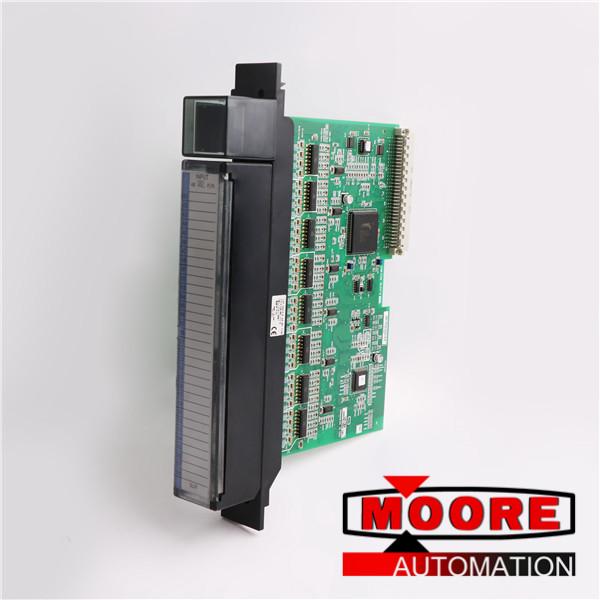

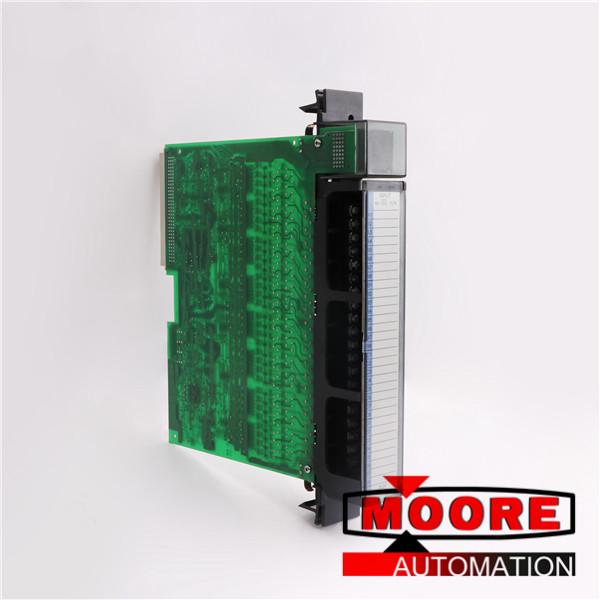

Модуль IC697MDL654 - это модуль положительной / отрицательной логики GE Fanuc, который работает как входной компонент для промышленных машинных систем, основанных на программируемых контроллерах. Модуль является частью линейки продуктов GE Fanuc IC697MDL Series 90-70 и имеет 32 входа. Модуль IC697MDL654 совместим с различными электронными устройствами и может работать как компонент положительной логики, так и компонент отрицательной логики. В блоке используются 2-проводные и 3-проводные переключатели с падением напряжения 3 мА при 5 Вольт. Модуль предназначен для монтажа в стойку и не требует много места для хорошей вентиляции. Тем не менее, пользователи модуля должны следовать основным рекомендациям производителя по подключению и установке, чтобы максимально использовать возможности своего модуля.

Входной модуль IC697MDL654 рассчитан на 48 Вольт и требует источника питания постоянного тока. Для входного напряжения 5 В модуль имеет ток в закрытом состоянии от 0 до 2 мА и напряжение в закрытом состоянии от 0 до 10 В. Напряжение в открытом состоянии составляет от 33 до 56 вольт, а ток в открытом состоянии - от 3 до 8 мА. Модуль на 0,3 А имеет шину VME и предназначен для стоек, которые принимают только защищенные компоненты. Подключение модуля IC697MDL654 может быть выполнено через клеммную колодку, что позволяет использовать провода разных типов и размеров. Как и любой другой промышленный компонент, который может быть поврежден из-за перегрева, модуль IC697MDL654 требует некоторого пространства вокруг него для вентиляции и правильной работы. Допустимые провода для подключения такого модуля - это провода сечением от 0,36 до 2,10 квадратных миллиметра.
