IS215VAMBH1A - это компонент печатной платы GE Mark VI. Система Mark VI является одной из последних систем Speedtronic для управления газовыми / паровыми турбинами и включает архитектуру TMR (тройное модульное резервирование), которая включает три отдельных модуля управления, IONets и источники питания.

IS215VAMBH1A - это плата акустического мониторинга. Он обеспечивает восемнадцать каналов формирования сигнала через две платы ТАМБ и восемнадцать каналов акустического мониторинга через его узлы. Акустический мониторинг газовых турбин типоразмера 6, 7 или 9 поддерживается этой платой плюс одна или две клеммные колодки TAMB. IS215VAMBH1A имеет смещение постоянного тока с высоким импедансом, что позволяет ему обнаруживать обрыв соединения между платой TAMB и усилителем заряда. Управление смещением постоянного тока позволяет использовать такие опции, как RETx, SIGx и обратная линия, или смещение 28 В или заземление, приложенное к сигнальной линии. Каждый канал обеспечивает буферизованный выход BNC, который представляет собой входной сигнал за вычетом смещения постоянного тока.

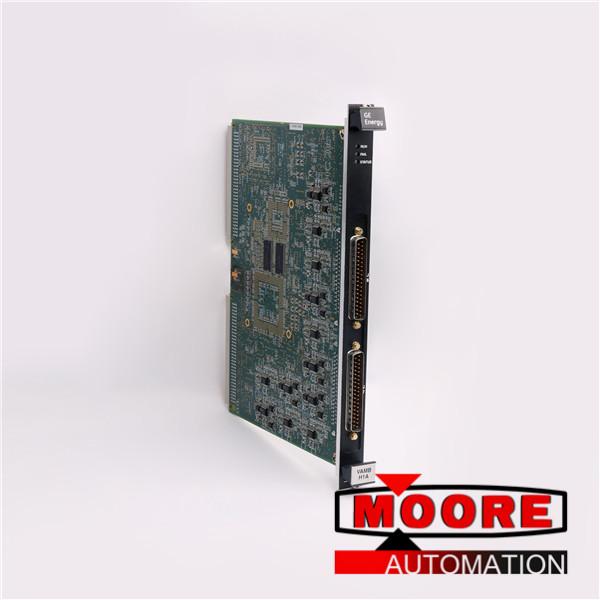

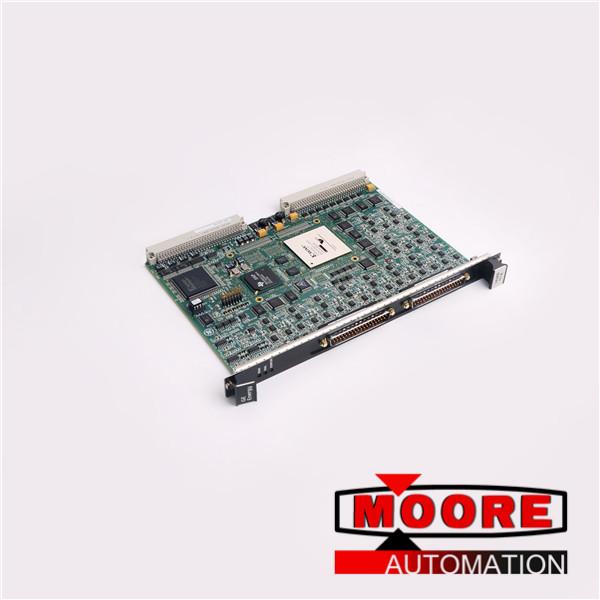

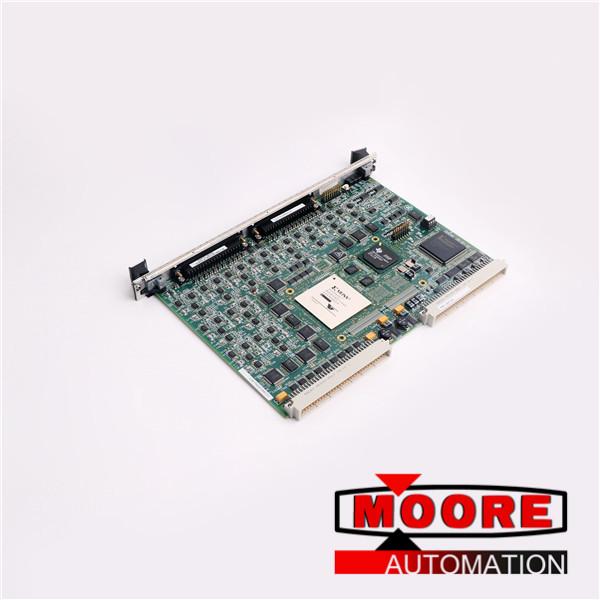

IS215VAMBH1A имеет переднюю лицевую панель, на которой расположены два кабельных разъема d-типа и три светодиодных индикатора состояния платы. На задней панели платы есть два разъема объединительной платы, которые расположены бок о бок. На плате также есть вертикальные штыревые разъемы. На плате много интегральных схем. К ним относятся программируемые вентильные матрицы Xilinx. На плате установлены различные резисторы, конденсаторы и диоды. Между разъемами объединительной платы расположены две катушки индуктивности. На плате расположены девять 3-х контактных перемычек. Одна сторона привязана к обратному сигналу (RETx), а центральный вывод привязан к PCOM.
