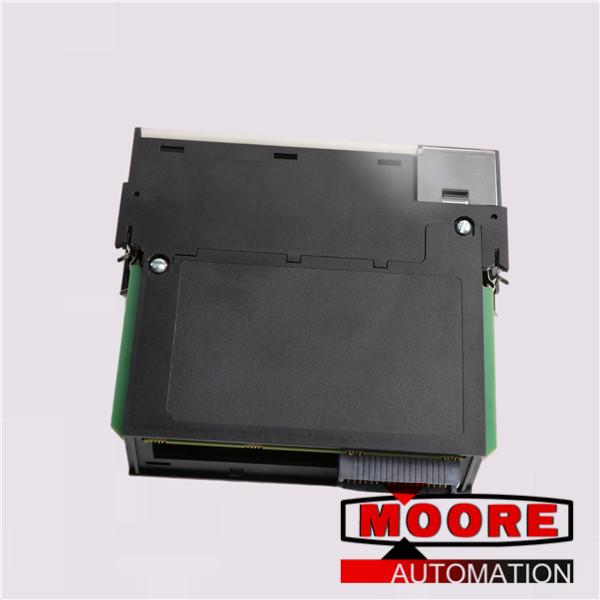

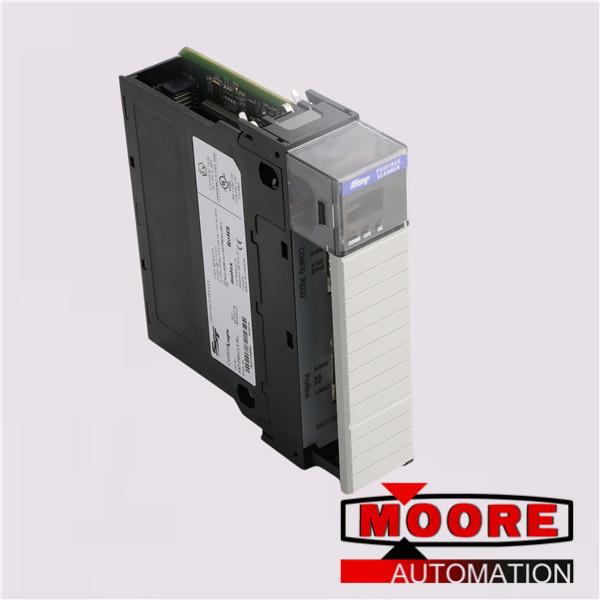

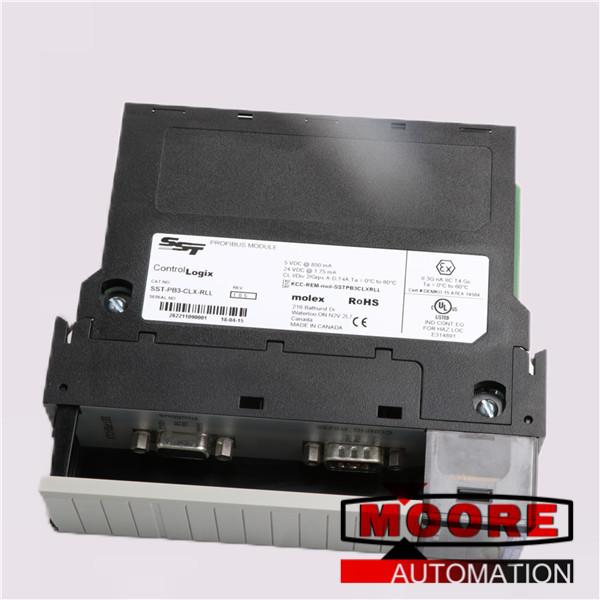

SST-PB3-CLX-RLL — это сканер PROFIBUS для объединительной платы 1756 (ControlLogix) и
Система Honeywell PlantScape. Он обеспечивает связь между процессором CLX и
Устройства удаленного ввода-вывода DP в сети PROFIBUS, действующие как устройства удаленного ввода-вывода PROFIBUS DP
сканер. Это:
• Сертифицировано ведущее и ведомое устройства DP (с версией встроенного ПО Profibus 7.25)
• Поддерживает до 15 соединений только для прослушивания и 1 выходное соединение.
• В качестве мастера поддерживаются команды синхронизации и заморозки.
• Поддерживает дополнительный профиль RSLogix 5000 (AOP)
• Может сканировать до 125 ведомых устройств.
• Поддерживает и сканирует до 122 слов входных данных и 122 слов выходных данных на ведомое устройство.
• Может находиться в любом слоте локального или удаленного шасси CLX. Вы можете иметь до 8 сканеров
в стойке.
• Поддерживает все стандартные скорости передачи PROFIBUS (9600, 19200, 31,25, 45,45, 93,75,
187,5 тыс., 500 тыс., 1,5 млн, 3 млн, 6 млн, 12 млн)
• Поддерживает следующие основные службы DPV1:
• Класс 1: MSAC1_Read, MSAC2_Write
• Класс 2: MSAC2_Initiate, MSAC2_Read, MSAC2_Write, MSAC2_Idle,
MSAC2_Abort
• Может одновременно обрабатывать до 16 команд класса 1 и 16 команд класса 2.
• Может обрабатывать до 16 соединений класса 2 (до 16 ведомых устройств DPV1 класса 2) при использовании DPV1.
Только связь класса 2
• Может действовать как ведомое устройство DPV0
• Обеспечивает одновременную работу PROFIBUS Master и Slave (до 12M)
• В качестве Мастера поддерживает максимум 1984 байта входных данных и 1968 байт выходных данных.
данные с 4 страницами ввода/вывода
• В качестве ведущего устройства поддерживает конфигурации с количеством модулей ввода-вывода до 256.
