Triconex CM3201 Коммуникационный модуль

Интерфейсы, ведущий или ведомый Modbus, выбираемые последовательные порты RS-232/485, TriStation, одноранговая связь Triconex, TSAA и TCP-IP/UDP-IP

Коммуникационный модуль (CM) представляет собой дополнительный интерфейс «три к одному» для MP. Используя различные методы связи, протоколы и типы физических сред, CM обеспечивает связь с: Внешними хост-компьютерами Распределенными системами управления (DCS)

⢠Открытые сети

⢠Сетевой принтер

Другие системы Trident

• Системы Tricon V9Один контроллер Trident поддерживает до двух CM на одной базовой плате CM.

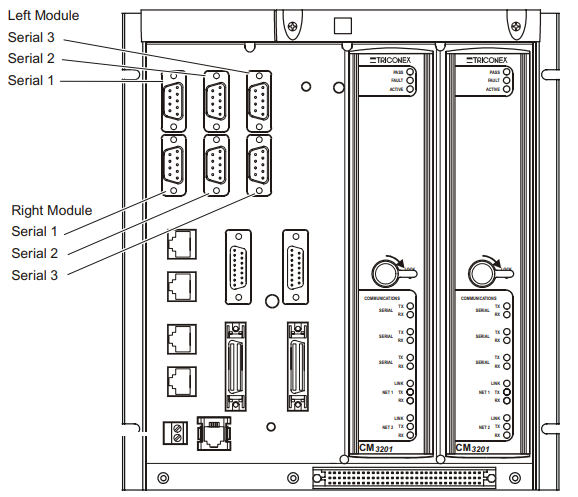

Каждый CM работает независимо и поддерживает три последовательных порта RS-232/485 и два порта Ethernet.

Два CM могут обеспечивать резервные коммуникационные соединения или дополнительные независимые коммуникационные порты.

Опорную пластину CM следует подключать непосредственно над или под базовой платой MP.

Для соединения базовой платы MP с базовой платой CM необходимы два соединительных узла MP.

Возможности связи

Каждый CM предоставляет следующие возможности связи:

⢠Последовательные порты

⢠Сетевые порты

⢠Поддержка протокола

Последовательные порты

Каждый CM имеет три оптически изолированных последовательных порта RS-232/485, которые настраиваются пользователем для двухточечных или многоточечных (сетевых) соединений Modbus. Можно выбрать скорость передачи до 115 килобит в секунду на каждый порт.

Сетевые порты

Каждый CM имеет два сетевых порта:

⢠Один 10-мегабитный порт Ethernet с двумя разъемами:

â 10BaseTâ Интерфейс устройства подключения (AUI) для 10-мегабитного устройства доступа к среде передачи (MAU)

⢠Один 100-мегабитный порт Ethernet с двумя разъемами:

— 100BaseTX

• Независимый от среды интерфейс (MII) для 100-мегабитных модулей MAUMAU можно использовать вместо соединений по витой паре 10/100 BaseT RJ-45 для преобразования сетевых портов CM в другие типы среды Ethernet или для увеличения сетевых расстояний.

Коммуникационный модуль Triconex CM3201 является частью систем безопасности Triconex, используемых в критически важных приложениях в таких отраслях, как нефтегазовая, энергетическая и химическая обработка. Он обеспечивает надежную и высокоскоростную связь между системой Triconex и другими системами или устройствами, обеспечивая бесперебойную передачу данных для целей мониторинга и управления.

Основные характеристики:
Резервная конфигурация: поддерживает резервирование для повышения надежности и целостности системы.
Высокоскоростная связь: предназначена для быстрой передачи данных для обеспечения мониторинга процесса в реальном времени.
Поддержка протоколов: совместимость с различными протоколами связи, что обеспечивает интеграцию с различными устройствами и сетями.
Безопасная передача данных: обеспечивает безопасную и точную связь между контроллерами безопасности и внешними системами.
Диагностика: Обеспечивает встроенную диагностику для мониторинга работоспособности и состояния коммуникационного модуля.
