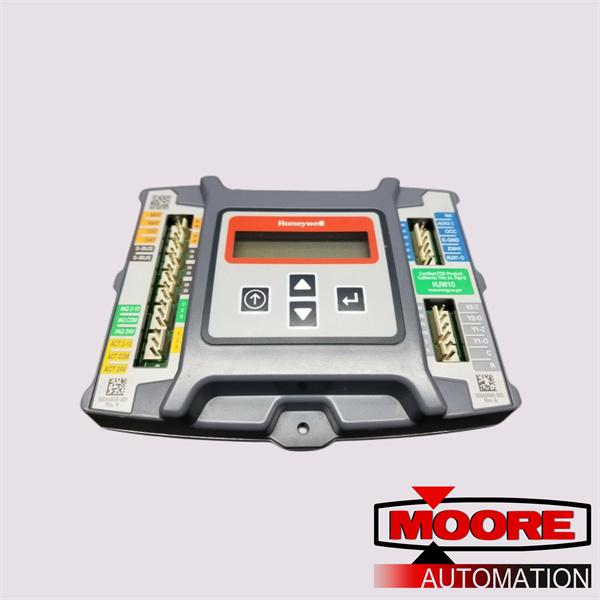

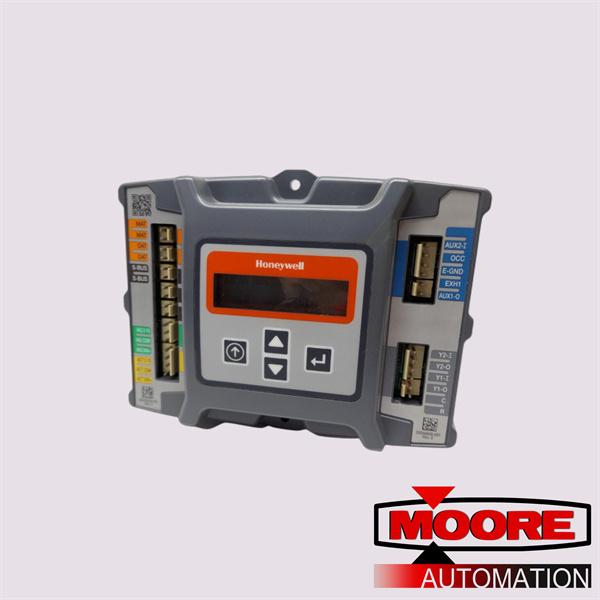

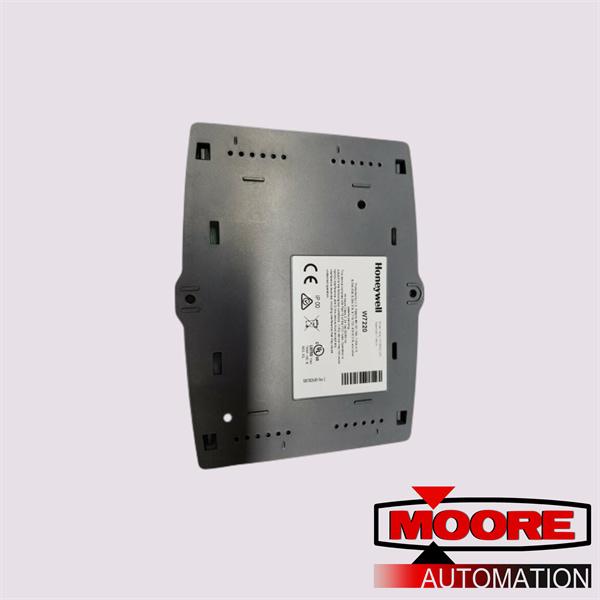

Логический модуль экономайзера JADE™ W7220
Экономайзеры JADE™ W7220 используются с датчиками CO2 и полупроводниковыми датчиками энтальпии C7400 или датчиками температуры по сухому термометру C7660. В блоке предусмотрены заслонки наружного и возвратного воздуха для управления естественным охлаждением в коммерческом оборудовании HVAC.
Экономайзеры JADE™ W7220 используются с датчиками CO2 и полупроводниковыми датчиками энтальпии C7400 или датчиками температуры по сухому термометру C7660. В блоке предусмотрены заслонки наружного и возвратного воздуха для управления естественным охлаждением в коммерческом оборудовании HVAC. Модуль экономайзера W7220 можно настроить на 4 различных стратегии экономайзера: референтный или дифференциальный по сухому термометру, референтную или дифференциальную энтальпию. Модуль экономайзера W7220 можно использовать как автономный модуль экономайзера, подключенный непосредственно к коммерческому термостату и датчикам, обеспечивающим управление сухим баллоном наружного воздуха. Модуль экономайзера W7220 можно подключить к дополнительным датчикам Sylk Bus для одинарного или дифференциального управления энтальпией. Модуль экономайзера W7220 обеспечивает питание и связь по шине Sylk для датчиков. Модуль экономайзера W7220 автоматически обнаруживает датчики путем опроса, чтобы определить, какие датчики присутствуют. Если датчик теряет связь после его обнаружения, экономайзер W7220 отображает ошибку сбоя устройства на дисплее или через разъем AUX 1 OUT, запрограммированный на SYS.
Особенности и преимущества:
Работает от термостата и датчика вентиляции с управлением по требованию, образуя полностью интегрированную систему управления.
Полупроводниковый блок управления обеспечивает точное, надежное и стабильное управление.
Управление может быть смягчено вентиляцией с управлением по требованию и циклическим включением вентилятора.
W7212 используется с Honeywell Series 72. приводы
Сочетают в себе управление минимумом и потреблением. Потенциометры максимального положения заслонки вентиляции и функции ступенчатого реле компрессора с полупроводниковым энтальпийным управлением или управлением по одному сухому термометру.
Клеммы включены для переключения между режимами присутствия и незанятости.
Клеммы включены для подключения дополнительного дистанционного потенциометра S963B1128 для дистанционного управления минимальным положением заслонки.
