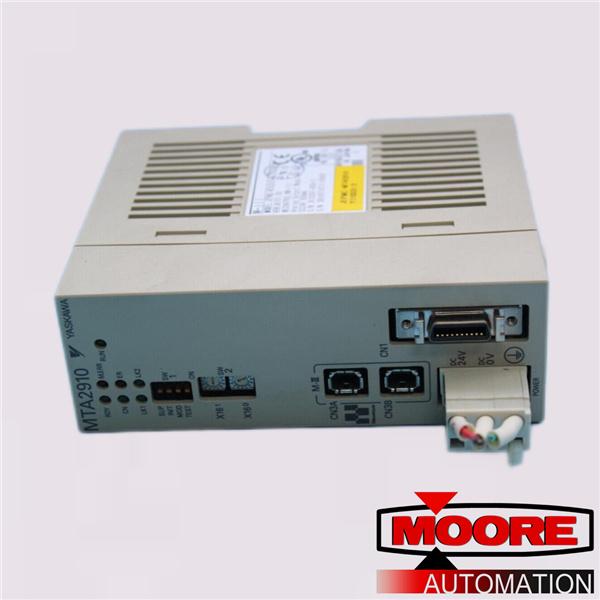

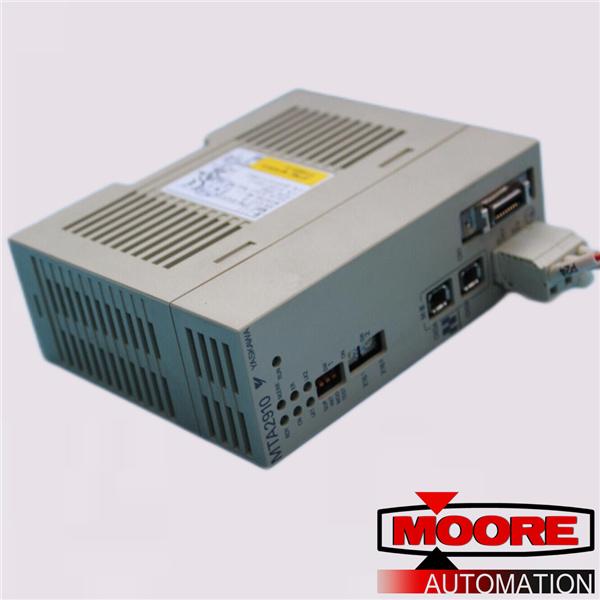

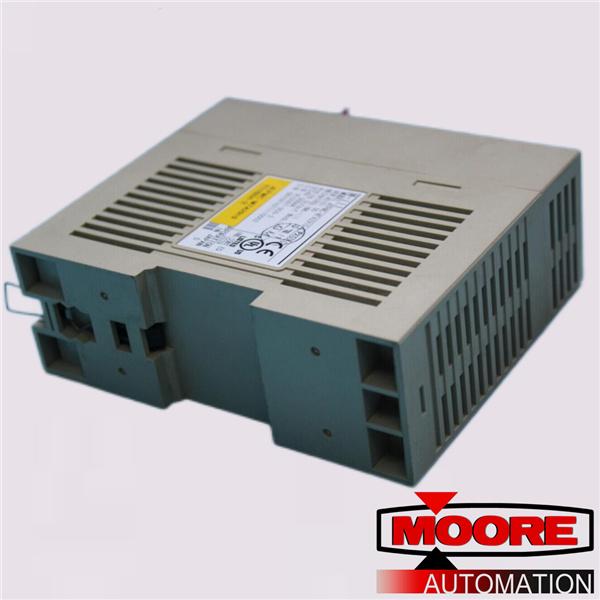

Модуль аналогового вывода, модель: JEPMC-MTA2910-E (далее — модуль MTA2910), имеет четыре канала. Доступны два диапазона аналогового выхода: от -10 до +10 В, от 0 до +10 В.
Настройка режима вывода
Модуль MTA2910 имеет два режима вывода:
• Режим напряжения 1 (диапазон вывода: от −10 до +10 В)
• Напряжение Режим 2 (диапазон вывода: от 0 до +10 В)
Режим вывода должен быть установлен индивидуально для всех используемых каналов.
Настройки смещения/усиления обычно не требуют регулировки. Перед поставкой модуль MTA2910 был отрегулирован
таким образом, чтобы на выходе выдавалось значение выходного регистра, соответствующее указанному диапазону напряжения. Если требуются более точные настройки
, используйте следующую процедуру для регулировки смещения/усиления.
1. Отправьте команду DATA_RWA (асинхронную) или команду DATA_RWS (синхронную) с хост-
контроллера на модуль MTA2910.
2. Установите значение аналогового выхода в командных данных канала, для которого необходимо
отрегулировать значение смещения, равным 0 (0 В) и измерьте выходное напряжение (AO1).
3. Рассчитайте смещение выходного напряжения, используя следующее уравнение, и установите рассчитанное
значение смещения канала с помощью команды PPRM_WR.
Значение смещения = AO1 × (-3127,6) (округление до десятичной точки)
4. Отправьте команду DATA_RWA (асинхронная) или команду DATA_RWS (синхронную) с хост-
контроллера на модуль MTA2910.
5. Установите значение аналогового выхода в данных команды канала, для которого необходимо отрегулировать значение усиления,
равное 31276 (10 В) и измерьте выходное напряжение (AO2).
