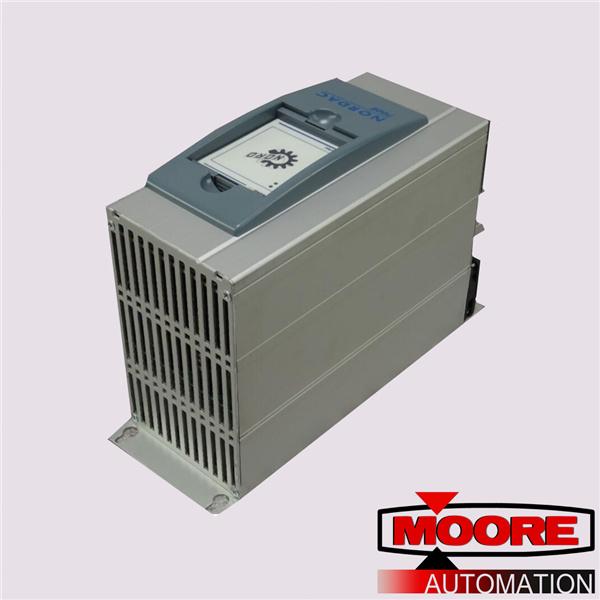

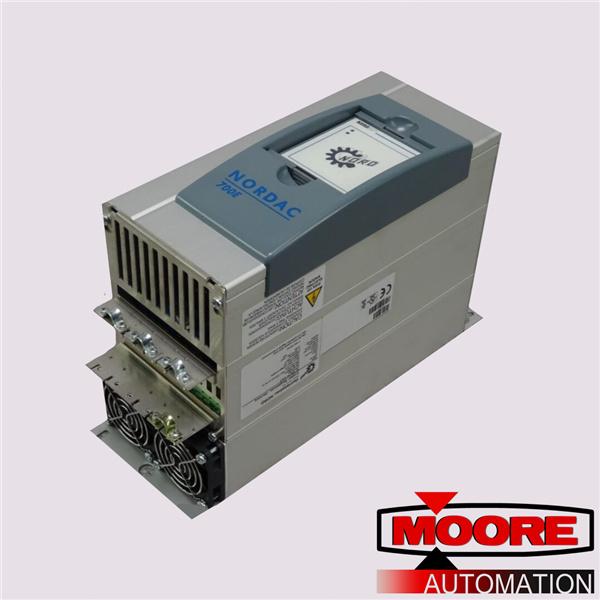

Преобразователи частоты NORDAC SK 700E доступны в различных размерах в зависимости от мощности. При установке в шкафу управления размер, рассеиваемая мощность и доп. Необходимо учитывать температуру окружающей среды, чтобы предотвратить выход устройства из строя.
Оборудование требует достаточной вентиляции для защиты от перегрева. Здесь действительны ориентировочные значения для пространств над и под преобразователем частоты внутри шкафа управления. (до и включительно 22 кВт, выше > 100 мм, ниже > 100 мм и от и включительно 30 кВт выше > 200 мм, ниже > 200 мм) Электрические компоненты (например, кабельные каналы, контакторы и т. д.) могут располагаться в этих пределах. Для этих компонентов существует минимальное расстояние от преобразователя частоты, зависящее от высоты. Это расстояние должно составлять минимум 2/3 высоты объекта. (Пример: кабельный канал высотой 60 мм 2/3 60 мм = зазор 40 мм) Дополнительные боковые зазоры для устройств до и вкл. 55кВт не требуется. Монтаж может быть сразу рядом друг с другом. Положение установки обычно вертикальное. Необходимо убедиться, что охлаждающие ребра на задней стороне устройства покрыты плоской поверхностью для обеспечения хорошей конвекции.
«Подходит для использования в цепи, способной выдавать не более 5000 среднеквадратичных симметричных ампер, 380…480 Вольт (три фазы)» и «при защите предохранителями класса J на ​​600 В» (преобразователь частоты типоразмера 1…4), соотв. «при защите предохранителями класса R 600 В или выше» (размер преобразователя частоты 5 … 7), как описано в главе 7.4. «Пригоден для использования в цепи, способной выдавать ток не более 5000 А (симметричный), 380...460 Вольт ( трехфазный) и при защите «предохранителями класса 600 В J» (преобразователи частоты типоразмера 1–4) или «предохранителем класса 600 В R или выше» (преобразователи частоты типоразмера 5–7), как описано в главе 7.4. Преобразователи частоты NORDAC SK 700E имеют защиту двигателя от перегрузки.
